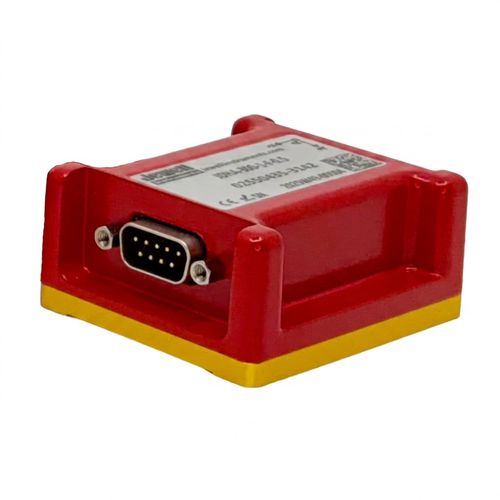

Accéléromètre 2 axes JDHA series

1 axe3 axesMEMS

Présentation
Les accéléromètres numériques MEMS Ruby de Jewell Instruments sont des capteurs inertiels performants offrant une excellente résolution, une réponse en fréquence et une bande passante élevées, logés dans un boîtier IP67 utilisant la même configuration de montage que les capteurs MEMS existants de Jewell.

Caractéristiques

• Plages: ±0,5 g à ±1,0 g
• Compensation en température
• Interfaces numériques: ASCII (RS-485 / RS-232) et Modbus (RS-485)
• Haute précision avec résolution numérique de 30 μg
• Plage de fonctionnement: -40° à +85° C
• Étanchéité: IP67
• Options de terminaison: M12 et DB9
• Conformité: CE et RoHS

Applications

• Aérospatiale
• Militaire
• Robotique
• Recherche académique
• Contrôles d'éoliennes
• Surveillance et essais de voies
• Surveillance des parcs éoliens
• Surveillance des vibrations
• Systèmes de contrôle automatisés
• Essais de véhicules

Dimensions
Dimensions: 2.25 × 2.25 × 1.99 in

Spécifications de performance (sélection)
Plage de mesure (g): ±0.2 ; ±1.0
Résolution numérique (μg, max): 30 ; 30
Répétabilité (mg): 70 ; 70
Non-linéarité (% FRO) max: 0.04 ; 0.01
Sensibilité du biais à la température (mg/°C max): 0.005 ; 0.005
Erreur d'alignement d'axe transverse (° max): ±0.25 ; ±0.25
Bande passante (Hz nom) (-3 dB): (Taux d'échantillonnage) / 4 ; (Taux d'échantillonnage) / 4
Précision - capteur de température (°C, max): ±2 ; ±2
Temps de chauffe (s typ): 0.5 ; 0.5

Électrique / Protocole
Nombre d'axes: 1, 2 ou 3
Plage de tension d'entrée (VDC): 5 min, 9 à 36 typ, 38 max (protection inversion de polarité)
Puissance - terminaison RS-485 activée (mW, max): 800.0
Puissance - terminaison RS-485 désactivée (mW, max): 600.0
Protocole: ASCII (RS-485); ASCII (RS-232); MODBUS-RTU
Baud (bps): 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 500000 (max)
Paramètres de communication: 8 bits, 1 bit stop, pair | impair
Taux d'échantillonnage (Hz): 3.9, 7.8, 15.6, 31.2, 62.5, 125
ID nœud: 0 + 2 derniers chiffres du numéro de série
Filtrage: sélectionnable par l'utilisateur
Terminaison bus - interne (120Ω): On/Off

Environnement / Mécanique
Plage de fonctionnement: -40° à +85° C
Plage de stockage: -55° à +105° C
Vibration: 20 grms, 5 Hz à 2 kHz
Choc: 180 g, 0.011 s, demi-sinus
Étanchéité: IP67 (lorsqu'il est connecté à un connecteur IP67)

Caractéristiques / spécifications techniques

• Famille de modèles: série JDHA (variantes 100 / 200 / 300)
• Dimensions: 2.25 × 2.25 × 1.99 in
• Plages: jusqu'à ±1,0 g
• Résolution numérique: 30 μg (max)
• Interfaces: ASCII (RS-485, RS-232), MODBUS-RTU
• Taux d'échantillonnage: sélectionnables (3.9 à 125 Hz)
• Alimentation: supporte terminaison RS-485 interne (800 mW max) ou désactivée (600 mW max)
• Température de fonctionnement: -40° à +85° C
• Étanchéité: IP67 lorsqu'il est connecté à un connecteur IP67
• Conformité: CE, RoHS
