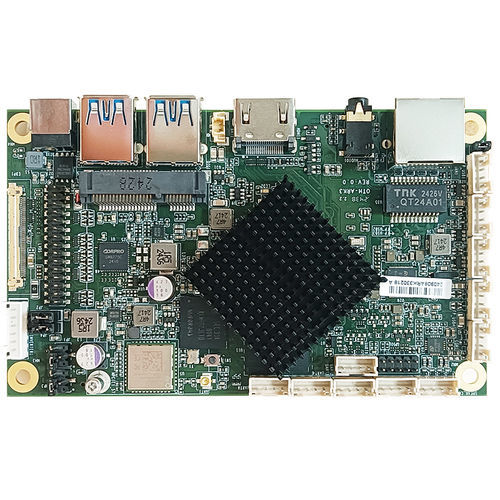

Carte CPU ATX OTH-ARK3

Rockchip RK3568ARM® Cortex®-A55 Quad-corecarte SIM

Le OTH-ARK3 est un ordinateur monocarte compact (SBC) de 120 x 72 mm conçu par Jetway, basé sur le SoC Rockchip RK3568 avec cœurs ARM Cortex-A55 et NPU 1 TOPS. Destiné aux applications embarquées et industrielles, il intègre de la mémoire LPDDR4X soudée, un stockage eMMC, plusieurs sorties vidéo, une interface GbE, une connectivité sans fil et un large ensemble d'E/S pour périphériques et interfaces industrielles.

Caractéristiques clés

• SoC Rockchip® RK3568 quad-core ARM Cortex-A55 (jusqu'à 2,0 GHz) avec NPU 1 TOPS
• Mémoire onboard 4GB LPDDR4X (3200 MT/s), option 8GB
• Stockage onboard 32GB eMMC (option jusqu'à 64GB)
• Prise en charge du Wi‑Fi (802.11 b/g/n 2,4 GHz) et Bluetooth 4.2
• 1 x GbE LAN (Realtek RTL8211F-CG)
• E/S multiples : 2 x UART, 2 x RS232, 2 x USB3.0 (OTG), 4 x USB2.0
• Sorties vidéo : HDMI, eDP, LVDS 24 bits double canal (support jusqu'à 3 écrans)
• Décodage/encodage vidéo : décodage 4K H.264/265, encodage 1080P H.264/265

Caractéristiques / spécifications techniques

• Format : 120,0 W x 72,0 D mm
• CPU : Rockchip® RK3568 quad-core ARM Cortex-A55 (jusqu'à 2,0 GHz) avec NPU 1 TOPS
• PMU/Chipset : Rock Chip® RK809-5 PMU
• Mémoire : LPDDR4X onboard 3200 MT/s 4GB standard (8GB en option)
• Stockage : eMMC onboard 32GB (option jusqu'à 64GB) ; emplacement microSD
• Sécurité : Intel® PTT (fTPM intégré)
• Alimentation : entrée DC 12V ; modes : AT / ATX ; connecteur : prise DC
• GPU : Mali-G52 MP2
• Sorties d'affichage & résolutions max : HDMI (4096 x 2304 @60Hz), eDP (2560 x 1600 @60Hz), LVDS (1920 x 1200 @60Hz)
• Audio : audio HD 2 canaux ; 1 x prise combo (line-out / mic-in) ; amplificateur 3W
• Réseau / sans fil : 1 x GbE (Realtek RTL8211F-CG) ; Wi‑Fi + Bluetooth via AW-CM358
• USB : 2 x USB3.0 (dont un co-layout OTG), 4 x USB2.0
• Séries / connecteurs internes : en-tête interne pour 2 x RS-232 ; 2 x UART ; GPIO 4 bits ; SMBus ; header debug ; inverseur
• Extension : 1 x Mini-PCIe taille standard ; 1 x emplacement SIM ; microSD
• Température de fonctionnement : -10°C à 60°C ; stockage : -20°C à 70°C
• Watchdog : 255 niveaux ; Wake on LAN pris en charge
• Certifications & conformité : CE, FCC Classe A, LVD ; EU RoHS, REACH (option), China RoHS

Domaines d'application et conformité

• Adapté aux systèmes embarqués, à l'automatisation industrielle, aux IHM, à la signalisation numérique, aux passerelles et aux dispositifs edge IoT
• Conforme aux exigences industrielles et environnementales courantes pour le déploiement en environnements commerciaux et industriels
