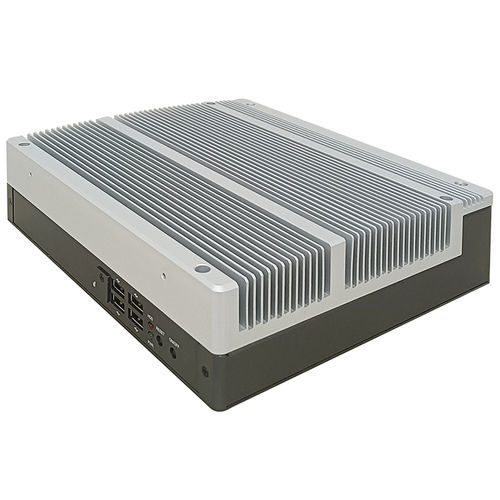

PC expansion HB650I25-H610-B

muralde bureausur rail DIN

Présentation

La HB650I25 est une carte mère industrielle Mini-ITX de Jetway basée sur le chipset Intel H610. Elle prend en charge les processeurs Intel LGA1700 des 12e/13e/14e générations (jusqu'à 65W), jusqu'à 64 Go de mémoire DDR4 et est conçue pour des systèmes industriels compacts avec entrée DC 12–19V et plage de température de fonctionnement étendue. La carte offre de nombreux I/O, double Ethernet Gigabit, extension M.2 et sorties vidéo double (DisplayPort + HDMI).

Caractéristiques principales

• Prend en charge les processeurs Intel 12e/13e/14e génération sur socket LGA1700 (TDP jusqu'à 65W)
• Chipset Intel H610, format Mini-ITX
• Mémoire : 2 x DDR4 SO-DIMM 3200MT/s, dual channel, jusqu'à 64 Go
• Stockage/extension : 1 x M.2 M-Key (2242/2280, PCIe x4) pour NVMe ; 1 x M.2 E-Key (2230) pour CNVi/PCIe x1/USB2.0
• I/O : 6 ports USB (2 x USB3.2 Gen1, 4 x USB2.0), ports série (2 x RS-232/422/485, 2 x RS-232), audio (MIC-in, Line-out)
• Affichage : 1 x DP1.4 (jusqu'à 7680 x 4320@60Hz) et 1 x HDMI (jusqu'à 4096 x 2160@60Hz), prise en charge de 2 écrans
• Mise en réseau : 2 x Realtek RTL8111H Gigabit Ethernet

Caractéristiques techniques

• Format carte : Mini-ITX (224,0 x 199,0 x 63,0 mm)
• Socket CPU : LGA1700, prises en charge des processeurs Intel 12e/13e/14e génération (Alder Lake-S), jusqu'à 65W
• Chipset : Intel H610
• Mémoire : 2 x DDR4 SO-DIMM (3200MT/s), dual channel, jusqu'à 64 Go
• BIOS : AMI 128Mb Flash ROM
• Wake on LAN : Oui
• Watchdog timer : 255 niveaux
• Batterie RTC : Pile lithium
• OS supportés : Windows 10 (64-bit), Windows 11 (64-bit), Linux
• Alimentation : DC-in 12–19V ; modes AT / ATX
• GPU : Intel UHD Graphics
• Sorties vidéo : DP1.4 (max 7680 x 4320@60Hz), HDMI (max 4096 x 2160@60Hz) ; supporte 2 affichages
• Audio : Codec Realtek ALC897 ; amplificateur 3W
• Ethernet : 2 x RJ45 (Realtek RTL8111H GbE)
• I/O arrière : 2 x RS-232/422/485, 2 x RS-232, 1 x MIC-in, 1 x Line-out, borniers Phoenix pour entrée DC 12–19V, 2 trous antenne WiFi, 2 x USB3.2 Gen1
• I/O avant : 1 x FAN link, 4 x USB2.0, LED alimentation, LED HDD, bouton Reset, bouton Power
• M.2 : 1 x M-Key 2242/2280 (PCIe x4) pour NVMe ; 1 x E-Key 2230 (CNVi/PCIe x1/USB2.0) pour WiFi/BT
• Dimensions mécaniques : 224,0 x 199,0 x 63,0 mm
• Choc : 15G, 11ms
• Vibration : 1 Grms / 5–500Hz (opération)
• Température fonctionnement : -20°C à 60°C
• Température stockage : -40°C à 85°C
• Humidité fonctionnement : 10–95% @40°C sans condensation
• Certifications : CE / FCC Classe A
• ESG : ErP, EU RoHS

Applications

• Automatisation industrielle et systèmes de contrôle
• Edge computing, passerelles IoT et serveurs compacts
• Panneaux HMI, signalétique numérique et kiosques
• Systèmes embarqués nécessitant large température et entrée DC

Contenu de l'emballage

• Unité principale HB650I25-H610
• Cordon d'alimentation et adaptateur 19V/6.32A (120W FSP120-ABBN5)
• Kit de fixation murale (HCS650MWM01B-F), sachets de vis, clip rail DIN
• Optionnel : module d'extension ventilateur DC1225
