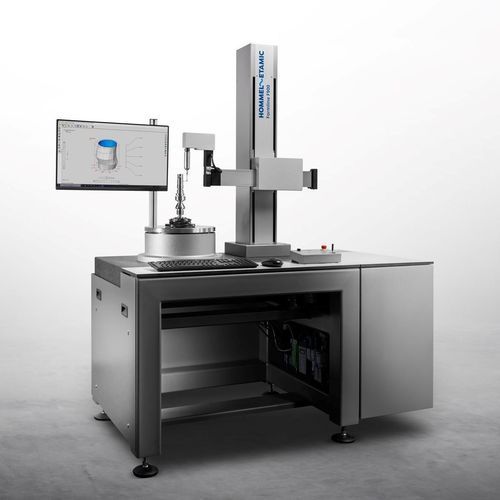

Machine de mesure CNC Formline F900

de formede rugositénon spécifié

Nous vous proposons des solutions pour une large gamme de tâches de mesure de forme – de la station de mesure CNC entièrement automatique à des systèmes de mesure combinés de forme et de rugosité, jusqu'à des solutions pour de grands et lourds arbres. Les solutions Formline atteignent une haute précision de mesure même dans les environnements de production. En même temps, elles sont faciles à utiliser grâce à un logiciel convivial et peuvent être adaptées à de nombreuses tâches de mesure avec une large gamme d'accessoires. Pour des exigences particulières, nous développons des systèmes de mesure spécialement adaptés à vos besoins. Vous bénéficiez de notre vaste connaissance dans le développement de solutions spéciales - par exemple pour les disques de frein. Nos systèmes de mesure de forme sont équipés d'une table rotative de haute précision avec paliers à air et sont extrêmement robustes. Ils conviennent aussi bien pour les tâches de mesure en production en série que pour une utilisation en salle de mesure avec des tâches de mesure fréquemment changeantes. Les systèmes offrent un haut degré d'automatisation avec un alignement automatique de la pièce et des axes de mesure contrôlés par CNC. Avec le module d'inclinaison et de rotation en option, même les positions de sondage difficiles à atteindre sont atteintes sans interrompre le cycle CNC. Équipés d'un bras de sonde à double pointe en option, les systèmes de mesure de forme effectuent également des mesures de rugosité, d'ondulation et de torsion – le tout en une seule configuration. - Mesure des tolérances de forme, de faux-rond et de position - Détermination de caractéristiques spécifiques telles que la conicité, le bombé ou l'ondulation de circularité dominante - Mesure optionnelle de la rugosité, de l'ondulation et de la torsion - Couplage magnétique de la sonde pour des changements rapides de bras de sonde - Système de sonde convertible à double pointe pour la forme et la rugosité Points forts : - Gain de temps grâce à un centrage et un nivellement très rapides, entièrement automatiques, et des axes de mesure contrôlés par CNC - Utilisation flexible avec un système de sonde libre dans les directions C, Z et R pour la mesure de la forme, de la rugosité, de l'ondulation et de la torsion en une seule opération de serrage - Hauteurs de l'axe de mesure vertical : 350, 550 ou 900 mm - Table d'instrument amortie aux vibrations avec conteneur pour PC et électronique du système - Couplage magnétique du bras de sonde pour un changement rapide du bras de sonde et une protection en cas de collisions - Accès flexible aux positions de mesure externes/internes grâce à un positionnement automatique de la sonde, une force de sonde entièrement automatique et librement réglable et une direction de balayage réversible Caractéristiques du système : - Table rotative à palier à air très précise avec une rigidité exceptionnelle pour une précision constamment élevée - Haute résolution avec 0,1 µm dans l'axe R/Z et 360 000 points dans l'axe C - Échelle linéaire intégrée et contrôle de niveau actif - Module de rotation et d'inclinaison motorisé contrôlé par CNC pour des mesures entièrement automatiques - Système de sonde à double pointe pouvant être commuté de la forme à la rugosité pendant le cycle CNC - Pour la mesure de la rugosité, la force de sondage peut être programmée à n'importe quelle position du bras de sonde conformément aux normes - Axes avec haute résolution et très faible interférence - Alignement zénithal automatique du bras de sonde grâce à un système à 3 billes Avantages : - Précis : système de mesure haute résolution pour des résultats exacts - Résultats de mesure fiables : pas de forces transversales mécaniques - Constant : précision répétitive jusqu'à 0,3 µm - Analyse fiable : détection des déviations de forme et dimensionnelles à l'aide du logiciel Turbo Shaft - Robuste : convient pour une utilisation en laboratoire de métrologie et en environnements de production
