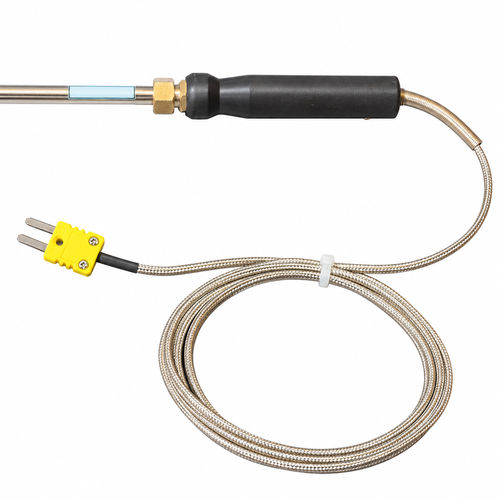

Thermocouple de type K TEK6L1600/LANCE

à thermocoupleà lanceà sortie thermocouple

Résumé
Lance thermocouple Type K conçue pour la prise de température par immersion dans les procédés de moulage d'aluminium. Développement et fabrication par JEMAR TERMOMETRÍA, distribuée par Suministros Payne. Configuration spécifique avec protection céramique Silon à 45° pour une meilleure durabilité lors des immersions dans le métal fondu.

Composition et éléments inclus

• Écran céramique Silon Ø12 × 5 × 500 mm orienté à 45°
• Tube de protection en acier inoxydable AISI 316 Ø8 × 1.000 mm
• Thermocouple Type K avec gaine Inconel 600 Ø4.5 × 1.600 mm
• Poignée en PVC
• Câble Type K, longueur 2.000 mm
• Connecteur mini mâle

Description du design
La lance a été développée en mettant l'accent sur la durabilité pour les applications en aluminium fondu. La combinaison d'un écran céramique Silon, d'une gaine en Inconel et d'un tube protecteur en AISI 316 fournit une solution pensée pour résister aux conditions d'immersion. La durée de vie dépend des conditions du bain, de la fréquence et de la durée des immersions, ainsi que de la manipulation de l'équipement. Lors du choix de la lance, il convient d'évaluer le procédé et l'accès au point de mesure.

Configuration
Configuration de la lance thermocouple Type K JEMAR TERMOMETRÍA
Caractéristique — Spécification
Application — Mesure de température dans l'aluminium coulé
Capteur — Thermocouple Type K
Protection céramique — Silon Ø12 × 5 × 500 mm
Angle de configuration — 45°
Tube protecteur — Acier inoxydable AISI 316 Ø8 × 1.000 mm
Thermocouple interne — Type K avec gaine Inconel 600 Ø4.5 × 1.600 mm
Poignée — PVC
Câble — Type K, longueur 2.000 mm
Connecteur — Mini mâle
Conception et fabrication — JEMAR TERMOMETRÍA

Applications
La lance est conçue pour mesurer la température de l'aluminium liquide. Points d'utilisation habituels :

• Creusets : prise de température du bain d'aluminium pendant les opérations de fusion
• Fours de maintien : vérification de la température du métal liquide
• Louches de transfert : mesure lors des opérations de transfert de l'aluminium

Connexion à l'instrument de lecture
Le câble Type K de 2 mètres se termine par un connecteur mini mâle. L'instrument de lecture doit être compatible avec les thermocouples Type K et respecter la polarité.

Remarques
Les dimensions indiquées correspondent aux composants ; elles ne représentent pas la longueur totale du montage ni la profondeur utile d'immersion. L'adéquation de la configuration doit être évaluée selon l'alliage, la température de service, la profondeur d'immersion et la fréquence des mesures. Pour d'autres métaux ou liquides, vérifier la compatibilité des matériaux avant de sélectionner la lance.

Caractéristiques / spécifications techniques

• Fabricant : JEMAR TERMOMETRÍA
• Type de capteur : Thermocouple Type K (gaine Inconel 600)
• Protection céramique : Silon Ø12 × 5 × 500 mm (45°)
• Tube protecteur : AISI 316 Ø8 × 1.000 mm
• Gaine thermocouple : Inconel 600 Ø4.5 × 1.600 mm
• Poignée : PVC
• Câble : Type K, longueur 2.000 mm
• Connecteur : Mini mâle
• Poids déclaré : 15 kg
• Dimensions d'emballage déclarées : 60 × 60 × 20 cm
• Application principale : Mesure de température dans l'aluminium fondu
• Angle de configuration : 45°
• Code interne / référence figurant sur la fiche : TEK6L1600/LANZA
