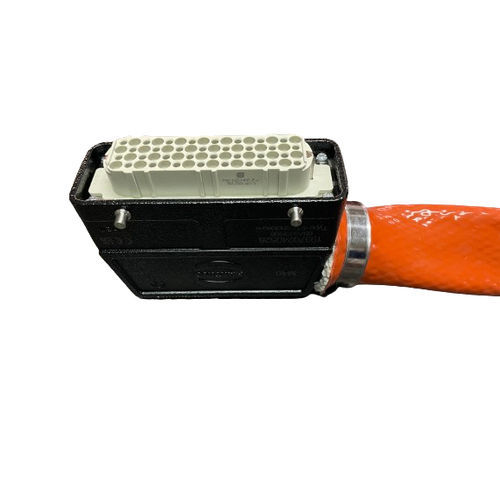

Kit de thermocouple M27H-64P-L7000

Résumé
Le câble multipoint pour thermocouples destiné à la sidérurgie regroupe les connexions de 27 points de température en un unique faisceau. Longueur standard 7 m avec un connecteur à chaque extrémité. Permet de raccorder l’unité de mesure aux équipements de lecture ou de contrôle en évitant de multiples terminaisons individuelles. Fabrication sur demande pour thermocouples type K, J, N et autres étalonnages ; conducteurs et connexions sélectionnés selon le type de thermocouple demandé.

Caractéristiques principales

• Nombre de points : 27 points de mesure
• Longueur : 7 000 mm (7 m)
• Connexions : un connecteur à chaque extrémité (connecteur de regroupement)
• Types de thermocouple : K, J, N et autres sur demande
• Fonction : raccordement et prolongation des signaux de thermocouple, regroupement et organisation du câblage
• Usage principal : installations sidérurgiques et procédés industriels de température
• Origine : Made in Spain
• Disponibilité : fabrication sur mesure

Avantages

• Réduit le nombre de terminaisons individuelles dans l’installation
• Facilite la connexion/déconnexion et le remplacement lors des opérations de maintenance
• Regroupe 27 signaux en un seul faisceau, améliorant l’organisation et l’identification
• Peut réduire le temps de montage et simplifier les réparations

Applications

• Fours industriels
• Lignes de laminoir
• Procédés de traitement thermique
• Équipements de fonderie et de coulée
• Machines de production sidérurgique
• Systèmes d’essai et de contrôle thermique
• Équipements de lecture, d’enregistrement ou de contrôle de la température

Options et personnalisation (exemples disponibles en fabrication sur mesure)

• Type de capteur : thermocouple K, J, T, N, S, R, PT100, PT1000 ou autre
• Matériau de gaine : AISI 304, AISI 316, AISI 310, Inconel 600, céramique, carbure de silicium ou autres
• Raccordement : sans connexion, 1/8", 1/4", 3/8", 1/2", 3/4", 1", bride, raccord coulissant ou autres
• Câble : sans câble, silicone, PFA/Teflon, fibre de verre, tresse inox ou autres
• Finition : tête, connecteur mini, connecteur standard, fils libres ou autre finition
• Options ATEX et services d’étalonnage (vérification interne ou étalonnage géré ENAC) sur demande

Autres dénominations sous lesquelles il peut être connu

• Gaine multipaire pour thermocouples
• Gaine multipaire de compensation
• Câble de température multipoint
• Câble multipaire pour thermocouples
• Câble multicanal pour thermocouples
• Gaine pour thermocouple multipoint
• Câble de thermocouples pour sidérurgie

Données nécessaires pour vérifier la compatibilité avant commande

• Type de thermocouple requis (K, J, N ou autre)
• Nombre de points de mesure (confirmé : 27)
• Modèle et nombre de broches de chaque connecteur
• Répartition / assignation des connexions dans les connecteurs
• Longueur nécessaire et marge pour éviter les tensions
• Température ambiante et le long du parcours du faisceau
• Présence d’humidité, de poussière ou de contraintes mécaniques
• Caractéristiques de l’équipement de lecture ou de contrôle (polarité, type de connecteur, disposition des broches)

Caractéristiques / spécifications techniques

• Poids : 8 kg
• Dimensions de l’emballage (env.) : 50 × 50 × 30 cm
• Nombre de points : 27
• Longueur nominale : 7 000 mm
• Connecteurs : un connecteur à chaque extrémité (configuration face fixe / regroupée)
• Types de thermocouples disponibles : K, J, N (et autres étalonnages sur demande)
• Type de produit : câble multipoint pour thermocouples (regroupement et extension de signaux)
• Code interne indiqué sur la fiche : M27H-64P-L7000
• Fabrication : sur mesure
