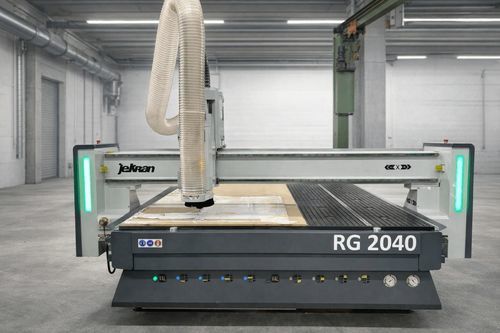

Détoureuse CNC RG2040

numériqueautomatique3 axes

Aperçu
Routeur CNC à portique conçu pour la production continue et l'usinage de haute précision sur bois, plastiques, métaux non ferreux et composites. Monté sur un châssis soudé en acier lourd et entraîné par une broche HSD Italie 9,5 kW (ER32) à 24 000 tr/min, le RG2040 intègre la gestion automatique des outils, la table à vide et le contrôle des poussières pour les flux de production industriels.

Points clés

• Broche ATC HSD Italie 9,5 kW, ER32, 24 000 tr/min
• Changeur d'outils automatique 10 positions (magasin linéaire) — ISO30
• Zone de travail : 2050 x 4050 x 200 mm
• Précision de positionnement : ±0,05 mm/m
• Guides linéaires HIWIN et transmission crémaillère hélicoïdale
• Moteurs servo Yaskawa avec réducteurs planétaires Shimpo
• Table de travail à vide T-slot, 8 zones
• Électronique : Siemens & Schneider
• Faisceaux câble Igus (Allemagne)
• Extracteur de poussière intégré 3 kW à double sac
• Pompe à vide Becker Allemagne 5,5 kW pour table à vide
• Système de lubrification automatique pour guides et composants mécaniques

Remarques sur l'exploitation et la configuration
La configuration électrique standard est 380V, 3 phases, 50Hz. Des configurations alternatives de tension/fréquence (par ex. 220V) peuvent être fournies. Le contrôle PC permet l'intégration avec les logiciels de production et les systèmes d'automatisation.

Table technique (Spécification → Détails)
Structure de la machine : Châssis soudé en acier lourd
Zone de travail (X, Y, Z) : 2050 x 4050 x 200 mm
Vitesse de déplacement max : 80 m/min
Vitesse de travail max : 45 m/min
Précision machine : ±0,05 mm/m
Broche : 9,5 kW ATC HSD Italie, ER32, 24 000 tr/min
Variateur : Delta
Magasin d'outils : Linéaire, 10 positions, ISO30
Table de travail : T-slot vacuum, 8 zones
Transmission : Guides HIWIN + crémaillère hélicoïdale
Mode de fonctionnement : Moteur servo Yaskawa + réducteur planétaire Shimpo
Système d'exploitation : Système de contrôle PC
Tension : 380V, 3PH, 50Hz (standard) - autres configurations disponibles
Lubrification : Automatique
Électronique : Siemens & Schneider
Câble d'alimentation : Igus Allemagne
Extracteur de poussière (option) : 3 kW, double sac
Pompe à vide (option) : Becker Allemagne, 5,5 kW

Caractéristiques techniques

• Modèle : RG2040
• Structure : Châssis soudé en acier lourd
• Zone de travail : 2050 x 4050 x 200 mm
• Broche : 9,5 kW HSD (ER32), 24 000 tr/min
• Changeur d'outils : Linéaire 10 positions ISO30
• Précision : ±0,05 mm/m
• Vitesse de déplacement max : 80 m/min
• Vitesse de travail max : 45 m/min
• Transmission : Crémaillère hélicoïdale + guides linéaires HIWIN
• Servo & réducteur : Servos Yaskawa + réducteur planétaire Shimpo
• Table : T-slot vacuum, 8 zones indépendantes
• Électronique : Siemens & Schneider
• Variateur : Delta
• Pompe à vide : Becker 5,5 kW (option/incluse)
• Extraction poussière : 3 kW double sac (option/incluse)
• Lubrification : Système automatique
• Tension (standard) : 380V, 3PH, 50Hz
• Système de contrôle : Système de contrôle PC
