Machine de découpe au jet d'eau Combo series

plasmapour matériaux compositespour matériaux multicouches

Présentation

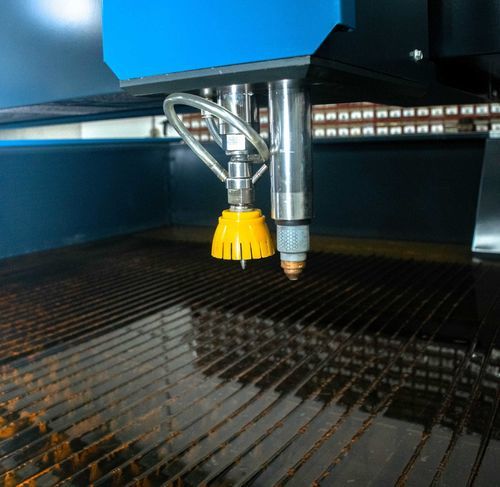

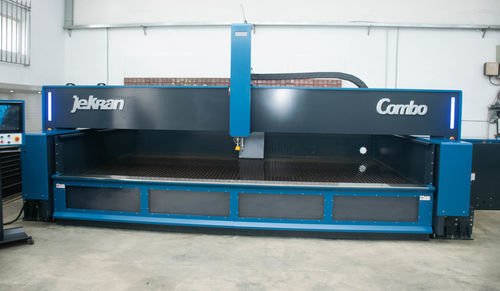

Le Combo est une plate-forme de découpe hybride à tête double intégrant une tête waterjet et une tête plasma sur un même portique. Conçu pour la production multi-matériaux, le Combo permet la découpe plasma à grande vitesse et la découpe waterjet sans chaleur pour les métaux, alliages, composites et matériaux stratifiés. Le concept met l'accent sur l'intégration des deux têtes et une empreinte au sol compacte.

Caractéristiques clés

• Système de découpe hybride combinant technologies waterjet et plasma pour des flux de production flexibles.
• Contrôle indépendant des têtes autorisant un fonctionnement simultané ou sélectif des têtes waterjet et plasma.
• Intelligence adaptative du matériau : capteurs et commandes détectant type et épaisseur et ajustant automatiquement les paramètres de coupe.
• Transition de mode fluide permettant la finition waterjet et l'ébauche plasma dans le même programme.
• Contrôle de trajectoire à haute précision pour des résultats répétables en fabrication avancée.

Tables : Modèles et matrice technique

Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4

Tables : Options pompe / entraînement direct

Model / Option | Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | >= 90% | >= 90%
Output Pressure PSI | 58,000 psi | 58,000 psi
Output Pressure Bar | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH (pump unit example) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

Options pompe & plasma

Les pompes waterjet disponibles sont Model 22 (22 kW / 30 HP) et Model 30 (30 kW / 40 HP) en entraînement direct, jusqu'à 58 000 psi (4 000 bar). Les unités plasma proviennent de Hypertherm ou GYS. Les combinaisons d'orifice et de débit permettent d'adapter la qualité de coupe aux matériaux.

Performance & précision

Le Combo offre une précision linéaire de ±0,03 mm et une répétabilité de ±0,02 mm. Les vitesses de translation peuvent atteindre 25 m/min selon le modèle et la configuration. Les capteurs adaptatifs ajustent les paramètres pour matériaux conducteurs et non conducteurs.

Cas d'utilisation

Adapté aux ateliers de fabrication nécessitant à la fois découpe métal à grande vitesse et découpes fines sans chaleur sur composites ou assemblages stratifiés. Applications typiques : tôlerie de précision, fabrication sur mesure et séries mixtes de matériaux.

Note

*Les dimensions d'empreinte sont indicatives. La pompe HP, la trémie, la structure d'évacuation du grenat et la console de commande peuvent être positionnées selon l'espace disponible.

Caractéristiques techniques

• Dénomination commerciale : Combo
• Modèles disponibles : 4021-Combo, 6021-Combo
• Course X : 4100 mm (4021), 6100 mm (6021)
• Course Y : 2100 mm
• Course Z : 200 mm
• Vitesse max. : 25 m/min
• Précision linéaire : ±0,03 mm
• Répétabilité : ±0,02 mm
• Options pompe : Model 22 (30 HP / 22 kW) ou Model 30 (40 HP / 30 kW)
• Pression de sortie : jusqu'à 58 000 psi / 4 000 bar
• Orifice & débit : 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) et 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• Unités plasma : Hypertherm ou GYS
• Exemples d'empreinte : 8.5 x 3.4 m (implantation 4021), 10.5 x 3.4 m (implantation 6021)
