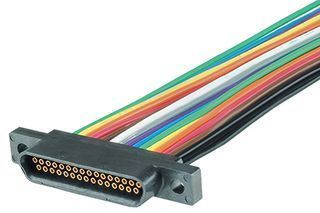

Connecteur de données MDJxxR-W-xxLxxx-T-x

micro-Den plastiqueavec câble

Connecteur Micro-D avec Fil Isolé Type de Coque en Plastique Réceptacle Connecteur Micro Dsub avec câble. Une coque en plastique est utilisée. Comment commander Code - Couleur 1 - Noir 2 - Marron 3 - Rouge 4 - Orange 5 - Jaune 6 - Vert 7 - Bleu 8 - Violet 9 - Gris 0 - Blanc *1 Veuillez vous référer au tableau des spécifications des fils électriques ci-dessous. *2 W04 et W33 sont fabriqués sur commande. *3 D'autres longueurs peuvent également être spécifiées. *4 "Code" sélectionné parmi les types de "Matériel de Montage" tels que les vis. D'autres couleurs sont également disponibles. P/N - Nombre de Broches - A - B - C - D - K MDJ9R-W - 9 - 19.74/0.777" - 14.35/0.565" - 9.4/0.37" - 10.14/0.399" - 5.3/0.209" MDJ15R-W - 15 - 23.55/0.927" - 18.16/0.715" - 13.28/0.523" - 13.95/0.549" MDJ21R-W - 21 - 27.36/1.085" - 21.97/0.865" - 17.03/0.67" - 17.76/0.699" MDJ25R-W - 25 - 29.9/1.177" - 24.51/0.965" - 19.57/0.77" - 20.3/0.799" MDJ31R-W - 31 - 33.7/1.327" - 28.32/1.115" - 23.38/0.92" - 24.11/0.949" MDJ37R-W - 37 - 37.52/1.477" - 32.13/1.265" - 27.22/1.072" - 27.92/1.099" MDJ51R-W - 51 - 36.2/1.425" - 30.86/1.215" - 25.71/1.012" - 26.65/1.049" - 6.3/0.248" D'autres nombres de broches sont fabriqués sur commande. Spécifications des fils P/N du Fil - Norme - Isolation - Conducteur - Plage de Température - Tension Nominale - Applications W - UL1513(105°C ) - ETFE - Cuivre, Étain Plaqué - -55 à +150°C - 600V - Câblage d'équipement W04 (Fabriqué sur commande) - MIL-W-16878/04 NEMA HP3,UL1213 - PTFE - Cuivre, Argent Plaqué - -60 à +200°C W11 - MIL-W-22759/11 - PTFE - Cuivre, Argent Plaqué - -55 à +200°C - Équipement aérospatial W33 (Fabriqué sur commande) - MIL-W-22759/33 - ETFE modifié réticulé - Alliage de Cuivre Haute Résistance, Argent Plaqué - -60 à +200°C W（UL1513(105°C )）est le type le plus économique. Concernant la température de fonctionnement : Le tableau ci-dessus montre les spécifications pour le fil seul. Veuillez noter que la température de fonctionnement du connecteur est de -55 à +125°C. Connecteur Micro-D avec fil isolé Type de coque en plastique Réceptacle Disponible en plusieurs nombres de broches (9, 15, 21, 25, 31, 37, 51) Code couleur du fil disponible (10 couleurs) Spécifications des fils : isolation ETFE, PTFE, ETFE modifié réticulé ; conducteur en cuivre ou alliage de cuivre haute résistance ; plage de température -55°C à +200°C (fil), -55°C à +125°C (connecteur) ; tension nominale 600V Longueurs et couleurs personnalisées disponibles (fabriqué sur commande)
