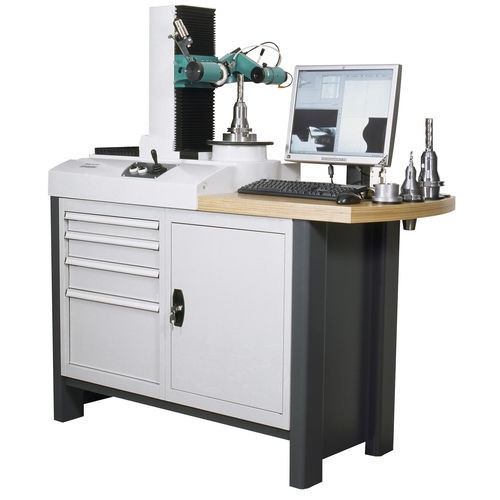

Machine de mesure de diamètre galileo

de géométriede longueurde lumière

galileo mesure les dimensions suivantes : diamètre d'outil, longueur de coupe, angle de cône, rayon torique, chanfrein, profils DXF, angle d'hélice, pas, angle de coupes, angle de dépouille. La silhouette de l’outil générée par rotation dans la méthode à lumière incidente peut-être comparée avec la géométrie théorique au format DXF. Tous les résultats de mesure sont affichés clairement sur un moniteur 20“. Le logiciel Scan permet de détecter chaque profil souhaité. La superposition avec la forme de profil théorique au format DXF permet de représenter graphiquement et numériquement les écarts. Avec le logiciel SCHNEEBERGER, les procès-verbaux de mesure spécifiques aux clients sont directement rédigés sur le GALILEO. Ils comportent les valeurs de mesure, graphiques, plages de tolérance, schémas DXF, photos et logos d’entreprise. Accessoires pour élargir la gamme d’application : Contre-pointe manuelle Arbres de serrage Mandrins hydrauliques avec manchon de réduction Support de plaquettes Palpeur 3D Réduction de ISO 50 à HSK 50, HSK 63, HSK 80, ISO 40 Axes : Z : 250 mm, chariot longitudinal, système de mesure, résolution 0,001mm A : Mouvement de rotation libre, ISO 50, système de mesure, résolution 0.0001° Base en fonte très stable Poids : 600 kg Tête de mesure : Caméra diascopique avec éclairage à LED télécentrique Caméra épiscopique avec éclairage à LED télécentrique Palpeur électronique 3D (option) Commande d’axe grossière et précise avec joystick
