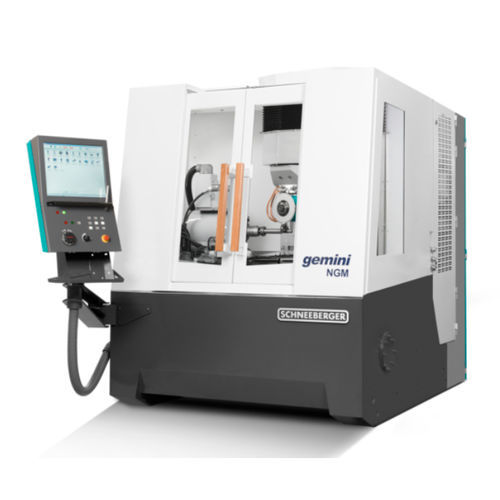

Rectifieuse d'outil gemini NGM TAP

CNChydrostatiquede haute précision

geminiTAP est la rectifieuse CNC 6 axes très dynamique pour la production en série d'outils de taraudage avec capacité d'usinage complet des goujures, détalonages, angle d’entrée hélicoïdale et filetage dans un seul serrage. Une précision maximale est garantie en continu avec au total 6 axes CNC, guides hydrostatiques avec moteur linéaire et moteur à entrainement direct. • Production : Tarauds, outils de filetage, fraises à tarauder. • Matériau : acier rapide ou carbure • Diamètre : 1 – 60 mm, profil au choix • Angle d’hélice : sans limitation • Longueur : jusqu'à 250 mm Accessoires pour élargir la gamme d’application et pour l’augmentation de la productivité : Robot 6 axes pour le chargement des pièces avec une capacité pour 2, 4 ou 10 palettes Unité de dressage pour le dressage de profil et l’affûtage Contre-pointe manuelle ou hydraulique Lunette manuelle ou hydraulique Pinces de serrage, mandrins de serrage Système de filtration de réfrigérant Filtre extracteur d’air Installation d’extinction au CO2 Axes: Axe Z, course de 370 mm, colonne verticale, moteur linéaire, définition 10 nm Axe A, porte-outil, rotation libre, entraînement direct, définition 0.0001°, 400 t/min Axe B, 315°, rotation de la tête de rectification, système de mesure direct, définition 0.0001° Axe V, course de 6 mm, axe oscillant, moteur linéaire, guide hydrostatique, définition 10 nm Commande: FANUC 31i B5, 6 axes simultanés Ecran couleur 19" avec clavier et écran tactile, USB 3.0 Chargeur: Vitesse et flexibilité maximales grâce aux 6 axes du robot FANUC / 2 palettes 300 x 300 mm Poids: 6'000 kg
