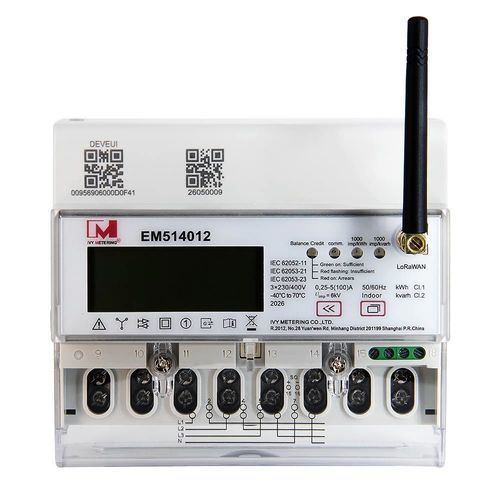

Compteur d'énergie électrique triphasé EM514012

sur rail DINRS-485résidentiel

Présentation
Le EM514012 est un compteur d'énergie électronique multifonction triphasé 4 fils pour rail DIN, conçu pour les réseaux de distribution résidentiels et commerciaux. Il prend en charge les modes prépayé et post-payé, la communication locale RS485 (Modbus) et la communication distante LoRaWAN (EU868). Un relais à verrouillage magnétique intégré permet le contrôle marche/arrêt local et à distance pour la gestion du comptage.

Principales caractéristiques

• Mesures : énergie bidirectionnelle (active/réactive), puissance active, tension, courant, fréquence, facteur de puissance et demande.
• Communication : LoRaWAN (EU863-870 / EU868) et RS485 avec protocole Modbus.
• Comptage bidirectionnel : enregistrement des énergies et puissances en sens direct et inverse.
• Modes de facturation : supporte les modèles prépayé et post-payé pour l'énergie et les montants.
• Relais à verrouillage magnétique intégré pour le contrôle de charge et la coupure/commande à distance.
• Coupure en surcourant : seuil et temps de rétablissement configurables ; le relais coupe l'alimentation si le seuil est dépassé et tente de rétablir après le délai.
• Alarmes et détections : surcourant, surtension, variation de fréquence, solde/charge faible et détection d'ouverture de capot.
• Journal d'événements : enregistre recharges, alarmes, coupures de courant et tentatives d'altération ; jusqu'à 20 entrées.

Avantages

• Surveillance complète des trois phases pour installations industrielles, commerciales et grandes résidences.
• Communication longue portée sans fil réduisant les besoins de câblage et les coûts d'infrastructure.
• Faible consommation permettant une exploitation prolongée et une maintenance simplifiée.
• Télérelevé et télécommande pour pilotage centralisé, commutation de charge et gestion tarifaire.
• Mesure précise et facturation transparente pour locataires, services ou clients.
• Intégration simplifiée aux systèmes de gestion technique du bâtiment et plateformes IoT.

Dimensions et câblage
Les dimensions et le schéma de câblage sont fournis en images sur la page produit pour référence d'installation.

Spécifications techniques

• Nom du produit : EM514012
• Tension de référence : 3×230/400 V (±20%)
• Courant de référence : 0,25-5(100) A
• Constante d'impulsion : 1000 imp/kWh
• Affichage LCD : LCD6+2
• Température de fonctionnement : -40 ~ +70°C
• Humidité relative : <95%
• Fréquence de référence : 50 Hz
• Classe de précision : Cl.B
• Contrôle de charge : relais à verrouillage magnétique intégré
• Normes de référence : EN 50470-3:2022; EN IEC 62052-11-2021 A11-2022
• Communication : LoRaWAN, RS485 (Modbus)
• Bande de fréquence : EU863-870 MHz (EU868)
• Antenne LoRa : prise SMA (type base/tige)
