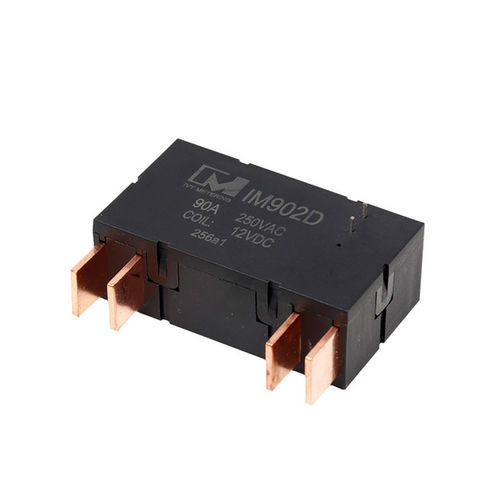

Relais électromécanique 12 Vcc IM902D

24 Vcc6 Vcc8 Vcc

Les IM901D et IM902D sont des relais à verrouillage à 2 pôles avec un courant MAX allant jusqu'à 90A, et commutant 90A 250VAC. Bobine simple et double en option. Les principaux avantages des deux groupes de relais incluent une longue durée de vie, une haute fiabilité, une haute sensibilité, une faible consommation d'énergie, une bonne compatibilité électromagnétique, un commutateur rapide et une faible interférence électromagnétique. - Petite taille, grande puissance de commutation et faible consommation - Entraînement par impulsion instantanée de la bobine sans échauffement - Force magnétique permanente stable et économie d'énergie - Faible résistance de contact, stable et fiable, anti-vibration/anti-choc. - Résistance diélectrique de 4kV entre la bobine et les contacts - Assemblages personnalisés disponibles avec fil flexible et/ou bandes de cuivre, et/ou avec shunt intégré - Norme IEC62052-31 UC2/UC3 - Dimension : 54.6*30.8*19 mm - Poids : ≈66 g - Disposition des contacts : 2A/2B - Matériau des contacts : AgSnO2 - Température ambiante : -40~+85°C - Humidité ambiante : 45%~95%RH - Vibration : 10~55Hz, 1.5mm (DA) - Tension nominale : 6~24VDC - Consommation d'énergie : Bobine simple : 2.5W, Bobine double : 5W - Tension de commutation max. : 250VAC - Courant de commutation max. : 90A - Résistance de contact : 2000VAC 1min, Bobine à contact >4000VAC 1min - Durée de vie électrique : >10,000 cycles - Durée de vie mécanique : >100,000 cycles - Temps de prise et de relâchement : ≦30ms - Durée de l'impulsion : ≧100ms - Résistance aux chocs fonctionnels : 10G - Résistance aux chocs destructifs : 100G
