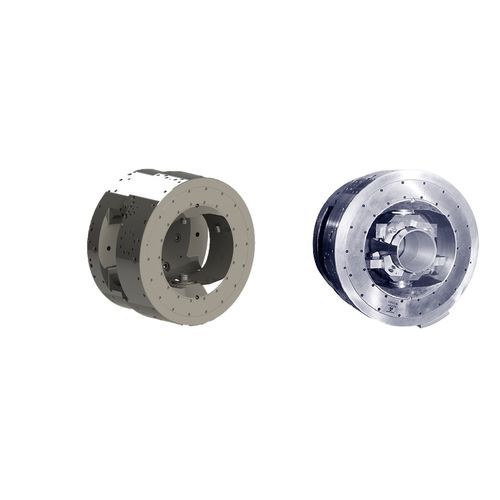

Mandrin hydraulique alimentation en huile HSZ / ZHSZ / ZHSZF

hydraulique

La gamme classique et complète de mandrins à indexage FORKADT aux designs spécifiques est composée d’un grand nombre de modèles développés pour des situations et des formats de serrage complexes et inhabituels. Dans les désignations de variables communes : HSZ = Mandrin à indexage avec principe HS et entraînement à crémaillère ZHSZ = Mandrin à serrage centré avec principe HS et entraînement à crémaillère ZHSZF = Mandrin d’indexage à serrage centré avec principe HS et entraînement à crémaillère, avec compensation hydraulique de la force centrifuge Avec ce type de mandrins, les pièces à deux contours opposés et celles avec deux axes croisés (4 x 90 po.) peuvent être usinées. L’indexage et le verrouillage sont réalisés au moyen d’un carré d’indexage et d’une cale tangentielle selon le principe HSR éprouvé, le mouvement centré des deux mors de serrage au moyen d’une bague synchrone. L’alimentation en huile se fait par l’intermédiaire d’une alimentation en huile à 7 volets avec un faisceau de tubes monté à l’extrémité de la broche. Les mandrins HSZ sont utilisés pour les pièces d’usinage lourdes. Application typique, l’usinage de manchons sur les tours à double broche. Les mandrins HSZ et ZHSZ déclenchent le pivotement via des crémaillères. Le système complet est verrouillé par des cylindres situés dans le corps du mandrin. En option, le mandrin ZHSZ peut être équipé d’une compensation de la force centrifuge (ZHSZF).
