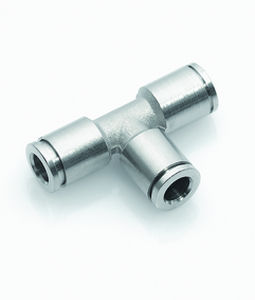

Raccord pneumatique ipso 05 FKM
push-inen TISO

raccord pneumatique
raccord pneumatique
raccord pneumatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Application
pneumatique
Fixation
push-in
Forme
en T
Norme
ISO, DIN
Matériau
sans silicone, en laiton, en acier inox
Autres caractéristiques
avec o-ring, flexible, modulaire, sous vide
Diamètre

Max: 16 mm
(0,63 in)

Min: 4 mm
(0,157 in)

Pression de service

16 bar
(232,06 psi)

Description

- Système d'emboîtement avec collier élastique en acier inoxydable - Assemblage de tubes en un seul mouvement - Pour les tubes en différents matériaux (PU, PA) - Petite taille et faible poids - Joints toriques FKM pour les hautes températures - Joint torique dans le canal d'étanchéité - pour les surfaces brutes - Structure modulaire et flexible - Douille hexagonale pour un assemblage facile Température de fonctionnement -de 20°C à +150°C Dépend des caractéristiques de température du tube Vide max 98% Matériaux Boîtier en laiton, nickelé Joints FKM Collier de serrage en acier inoxydable Bague de butée en laiton, nickelée CW614N et CW617N mélange sans silicone AISI 316L CW614N Filetage Filetage cylindrique, DIN EN ISO 228 Filetage conique, DIN EN 10226 (DIN 2999) Filetage métrique, DIN ISO 261 Cylindrique avec joint torique Fluide Air comprimé lubrifié et non lubrifié Fluides compatibles avec les matériaux des composants Tubes Pour les tubes conformes à la norme ISO 14743 Tolérances pour les Ø extérieurs 4 à 8 : ±0,1 Tolérances pour les Ø extérieurs 10 à 14 : ±0,15 (PU) 10 à 14 : ±0,1 (PA) Matériaux recommandés : PU, PA

---
