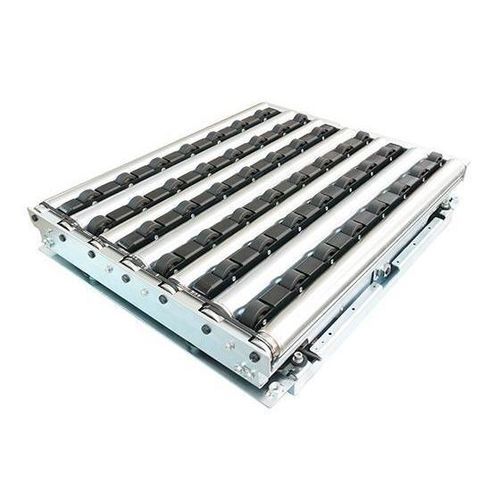

Table de transfert F-RAT NX

Présentation
Le F-RAT NX est un module de diversion multidirectionnelle à 90° destiné aux applications de tri, routage et jonction de lignes. Sa séquence de transfert brevetée à plat maintient le produit au même niveau durant le transfert, permettant des manipulations rapides et fluides même pour les charges fragiles. Présenté en format cassette extra-compact, le F-RAT NX s'intègre facilement dans des lignes convoyeurs neuves ou existantes avec une faible empreinte au sol. Entièrement entraîné par des moteurs sans balais 24 Vdc, le module garantit une installation simple, une sécurité accrue et une maintenance réduite.

Principales caractéristiques

• Séquence de transfert à plat brevetée pour des transferts sans changement de niveau
• Jusqu'à 4 entrées/sorties réversibles, toutes au même niveau
• Transfert assuré par roues/rouleaux d'entraînement, adapté aux petits et grands colis
• Capable de détourner bacs, cartons et colis jusqu'à 50 kg
• Sécurité : basse tension et jeux limités entre pièces mobiles
• Faible niveau sonore avec fonctionnement à la demande
• Design cassette extra-compact (hauteur 125 mm) pour une intégration aisée
• Entretien facile : remplacement rapide en ligne et remplacement simple des composants principaux

Séquence exclusive de transfert à plat
Le produit transféré reste au même niveau et n'est pas surélevé pendant l'opération, ce qui réduit les chocs et les vibrations tout en assurant des diversions plus rapides et plus douces. Les entrées et sorties étant au même niveau, l'implantation des convoyeurs est simplifiée.

Étapes de la séquence de transfert

• 1 - Réception du produit ou transfert tout droit
• 2 - Changement de la surface de contact de transfert
• 3 - Transfert à angle droit entraîné par les roues

Caractéristiques / spécifications techniques

• Type de produit : module de diversion multidirectionnelle à 90° (F-RAT NX)
• Méthode de transfert : séquence de transfert à plat brevetée
• Entraînement : moteurs sans balais 24 Vdc
• Entrées/sorties : jusqu'à 4 entrées/sorties réversibles au même niveau
• Poids max par diversion : jusqu'à 50 kg
• Hauteur du module (cassette) : 125 mm (format extra-compact)
• Sécurité : basse tension et jeux limités entre pièces mobiles
• Bruitage : faible niveau sonore, fonctionnement à la demande
• Maintenance : remplacement rapide en ligne et remplacement simple des composants principaux
• Applications : tri, routage et jonctions de lignes pour bacs, cartons et colis
