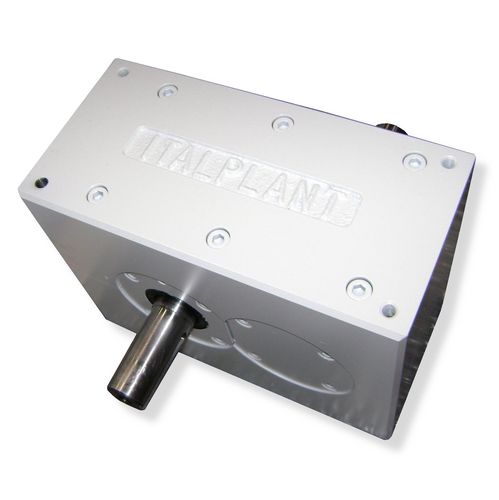

Indexeur à arbres parallèles MK3 series

rotatif

Les indexeurs à arbre parallèle MK3 d'Italplant sont généralement utilisés pour des applications qui impliquent la conversion de mouvements rotatifs constants d'entrée en mouvements rotatifs intermittents de sortie. Le transport du mouvement est réalisé par des paires de cames (chacune) qui ont des profils conjugués, des fonctions montées sur l'arbre d'entrée et des composants d'engrènement avec des jeux de galets de guidage Les galets suiveurs sont préchargés afin d'assurer un positionnement précis des arbres de sortie lors des opérations d'indexation et de temporisation. Les profils de came sont trempés et rectifiés, tandis que les galets de roulement sont montés sur des arbres trempés ; ils sont également supportés aux deux extrémités. Les profils sont conçus pour s'engrener avec au moins 2 suiveurs opposés. Ceci arrête toutes les possibilités de lecture et améliore la précision et la répétabilité de l'indexation. Les risques de chocs et de vibrations sont également réduits au minimum.
