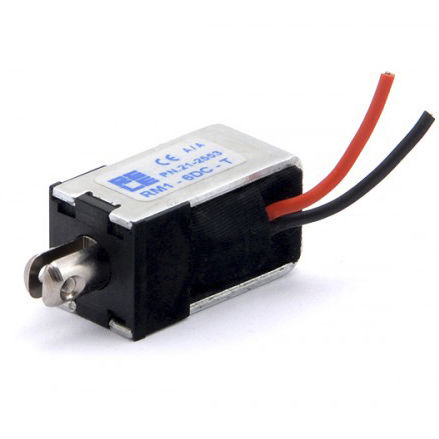

Électro-aimant linéaire RM1

de maintienà aimant permanentbistable

Solénoïde linéaire bistable idéalement adapté aux applications fonctionnant sur batterie, car son plongeur reste fermement verrouillé par l'action d'un aimant permanent, ce qui maintient le solénoïde dans un état virtuel de "zéro électricité et chauffage" aussi longtemps que nécessaire. Spécialement conçu pour fonctionner dans n'importe quelle position comme solénoïde de maintien, où la force de maintien est fournie par l'aimant et le plongeur est libéré par inversion de polarité de l'alimentation de la bobine. D'autres applications nécessitent l'utilisation d'une impulsion électrique vers la bobine pour générer une force de traction. Dans tous les cas, après le débrayage, une force externe (généralement un ressort) est nécessaire pour ramener le plongeur dans sa position ouverte d'origine. Utilisation typique comme solénoïde de maintien. La bobine est alimentée par une impulsion à la tension nominale (Vn) pendant au moins 50 millisecondes. Après la mise hors tension de la bobine, le plongeur reste indéfiniment verrouillé aussi longtemps que nécessaire, grâce à l'action de l'aimant permanent ayant une force de maintien minimale de 1,2 kg. Pour déverrouiller le plongeur, la bobine doit être alimentée par une impulsion de courant de polarité inversée à la tension de déclenchement donnée. Utilisation typique comme solénoïde de traction (à faible énergie). Le solénoïde génère une force de traction comme indiqué dans le tableau force/course. Les forces utiles seront considérablement augmentées si la bobine est alimentée par des valeurs multiples de la tension nominale, même si dans ce cas le cycle de service de la bobine (ED) doit être progressivement réduit. Le poussoir reste alors indéfiniment verrouillé, même si la bobine n'est pas alimentée, en raison de l'action de l'aimant permanent. Pour déverrouiller le plongeur, la bobine doit être alimentée par une impulsion de courant de polarité inversée à la tension de déclenchement donnée.
