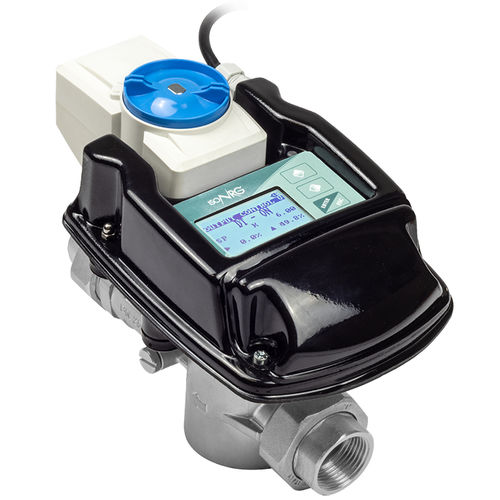

Vanne de régulation THERMAG VALVE CS611

à boisseau sphériqueà actionneur électriquepour l'eau

Présentation
La nouvelle THERMAG VALVE CS611 ISONRG est une vanne de régulation intelligente à 2 voies avec compteur d'énergie thermique électromagnétique intégré. Elle assure un contrôle énergétique fiable, un calcul précis de l'énergie et une mesure conforme à l'EN1434 et à la directive MID 2014/32/EU pour la facturation. Conçue pour mesurer et surveiller la consommation énergétique des installations de chauffage et de refroidissement, sur bâtiments neufs et existants, avec connectivité native aux systèmes de gestion technique du bâtiment (GTB/BMS) et aux plateformes IoT.

Principe de fonctionnement
Le débitmètre électromagnétique fonctionne selon la loi de Faraday sur l'induction électromagnétique : une tension est induite lorsqu'un liquide conducteur traverse un champ magnétique. Cette technologie garantit une précision de 0,8% de la valeur mesurée (v.r.) pour les fluides thermiques conducteurs, y compris les mélanges contenant des additifs.

Matériaux et construction

• Corps de vanne : laiton DZR anticorrosion (EN12165-CW617N-DW)
• Capteur de débit : corps en PEEK avec électrodes en HC276
• Unité vanne : vanne à bille modulante 2 voies, dispositif monobloc et inseparable

Paramètres réglables

• Débit (Flowrate)
• Puissance thermique
• Différentiel de température (ΔT)
• Température d'entrée (T1)
• Température de sortie (T2)
• Pression différentielle
• Source externe depuis le processus ou le BMS

Unité électronique et communications

• Afficheur LCD rétroéclairé 3 lignes
• Alimentation : 24 V AC/DC
• Port de communication : RS485 série / Ethernet RJ45
• Protocoles supportés : MODbus RTU/IP, BACnet MS-TP, FTPs, WEBs, NTPs (et autres protocoles pour intégration GTB/IoT)
• Serveur web intégré pour partage de données et analyse d'état du dispositif

Entrées/Sorties et signaux

• Sortie numérique : 1 x ON/OFF, 1250 Hz, 100 mA, 30 Vdc
• Entrée numérique : 1 x programmable
• Entrée analogique : 1 x programmable 0–10 V ou 0–22 mA

Caractéristiques particulières

• Débitmètre électromagnétique immunisé contre la présence d'additifs dans le fluide thermique
• Compatible avec les mélanges eau + glycol (éthylène ou propylène) jusqu'à 40%, calcul conforme à MI004
• Fonctionne en ePICV ou eDPCV
• Jusqu'à 7 grandeurs réglables pour le contrôle du débit

Homologations et certifications

• Marquage CE
• MID – MI004 (indiqué)

Caractéristiques techniques / Spécifications

• Directive MID 2014/32/EU
• Précision de mesure du débit : jusqu'à 0,8% v.r.
• Taille capteur disponibles : 1/2”, 3/4”, 1”, 1¼”, 1½”, 2”
• Qp [m³/h] : 1,5 / 2,5 / 3,5 / 6 / 10 / 15
• Plage température liquide capteur : -10 °C … +100 °C
• Pression nominale : PN16 (16 bar)
• Matériaux capteur et corps : laiton DZR et PEEK – électrodes en HC276
• Type capteur de température : PT500 – DS/PS – certifié MI004
• Longueurs câble capteur température : 3 m / 5 m en silicone
• Plage de mesure température : 0 °C … +150 °C
• Afficheur : LCD rétroéclairé 3 lignes
• Alimentation : 24 V AC/DC
• Communications : RS485 et Ethernet RJ45 ; protocoles MODbus RTU/IP, BACnet MS-TP et autres
• E/S : sortie numérique ON/OFF, entrées numériques et analogiques programmables (0–10 V / 0–22 mA)
