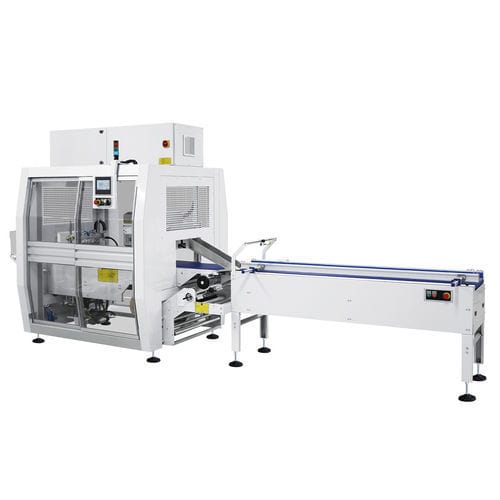

Machine d'emballage automatique SI750S-LR

servocommandéeavec convoyeurpneumatique

Présentation
La machine d'emballage flow pack automatique SI750S-LR est une machine à mouvement intermittent équipée d'un porte-bobine bas motorisé et d'une barre de scellage transversale de 350 mm. Conçue pour les plateformes Industrie 4.0 et IoT, elle permet de conditionner une large gamme de produits, y compris volumineux.

Capacités principales
La machine emballe des produits jusqu'à 200 mm de hauteur en film souple simple ou accouplé, avec une cadence indicative de 0 à 40 produits/min (variable selon taille du produit, format et type de film). Elle utilise des bobines jusqu'à 750 mm (ø 350 mm) et un convoyeur d'alimentation de 2000 mm avec guides réglables et palettes emboîtables facilement démontables. Les surfaces de glissement sont en acier inox AISI 304.

Fonctionnement
Le processus s'appuie sur trois paires de roues pneumatiques assurant le tirage du film, le scellage longitudinal et le pliage, associées à une formeuse dynamique/ajustable fournie avec accessoires. La barre transversale de 350 mm est commandée par un servomoteur à mouvement intermittent. Le tapis de sortie produit est motorisé et réglable en hauteur par molette.

Utilisation et polyvalence

• Convient aux produits volumineux
• Large éventail de produits emballables
• Processus d'emballage rapide et simple
• Options: injection de gaz ou nébulisation d'arômes conservateurs pour produits longue durée

Points forts

• Porte-bobine bas motorisé
• Barre de scellage transversale 350 mm
• Convoyeur d'alimentation 2000 mm avec guides réglables
• Surfaces de glissement en AISI 304
• Palettes emboîtables facilement démontables
• Soudure longitudinale par 3 paires de roues motrices
• Formeuse dynamique fournie de série

Système de contrôle et électronique
Système FLXMOD® avec interface opérateur via Panel PC et écran tactile couleur 7". Modules IN/OUT pour entrées/sorties numériques et analogiques et lecture thermocouple. Contrôle électronique de la tension du film, mémorisation des hauteurs de produit, trois réglages de température de scellage, vitesse du convoyeur réglable électroniquement et statistiques de production. Mémoire jusqu'à 50 cycles de travail.

Conformité et sécurité
Bouton d'arrêt d'urgence, consommation d'énergie optimisée et conformité CE.

Caractéristiques techniques

• Modèle: SI750S-LR
• Alimentation: 220–240 / 380–415 V
• Fréquence: 50 / 60 Hz
• Tension: 3PH + PE / 3PH + N + PE
• Puissance installée: 6400 W
• Pression d'air: 6 bar
• Largeur barre de scellage: 350 mm
• Hauteur produit max: 200 mm
• Production jusqu'à: 40 ppm (selon produit/format/film)
• Position porte-bobine: porte-bobine bas motorisé
• Dimensions bobine max: 750 – ø 350 mm
• Dimensions machine: 5020 x 1580 mm, h 2155–2255 mm
• Poids net: 900 kg
• Convoyeur d'entrée: 2000 mm avec guides réglables
• Surfaces de glissement: AISI 304
• Soudure longitudinale: 3 paires de roues motrices avec ouverture pneumatique
• Options d'entraînement: moteur asynchrone (variateur) ou moteurs brushless indépendants
• Fonctions additionnelles: tiroirs de récupération, variation motorisée de la hauteur de la barre de scellage programmable
