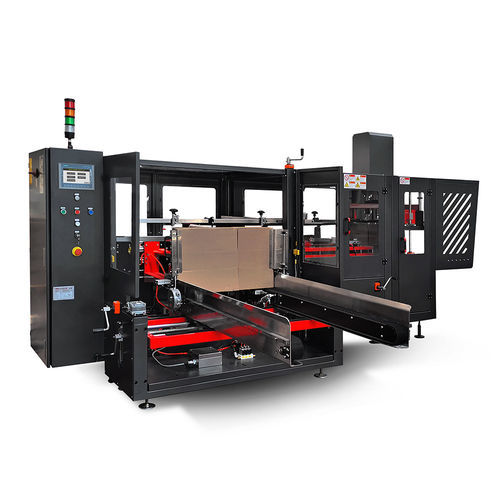

Formeuse de caisses automatique 50SB TN HM

colle thermofusiblefermeture par le baspneumatique

Présentation
La Speed Former 50SB TN HM est une formeuse de cartons automatique qui forme et scelle le fond des boîtes de type américain à l'aide d'un système Hot Melt (Nordson Mesa). Elle dispose d'un magasin horizontal motorisé d'une capacité d'environ 150 cartons et nécessite alimentation électrique et air comprimé. Sortie à droite ou à gauche disponible sur demande.

Phases du travail
Un groupe de ventouses alimenté par une unité Venturi prélève la feuille dans le magasin motorisé et la maintient pendant l'ouverture grâce à un système de serrage. Un poussoir transfère ensuite la boîte ouverte vers deux convoyeurs motorisés qui la conduisent à la zone de collage et de fermeture des rabats. Une presse pneumatique intérieure vient assurer le maintien des rabats collés. La gestion des formats et des mémoires est assurée par un automate programmable (PLC) avec écran tactile Siemens.

5 EXCELLENTES RAISONS DE CHOISIR CE PRODUIT

• Assistance technique à l'achat
• Excellent rapport qualité-prix
• Garantie de 12 mois sur les pièces détachées
• Délai de livraison court
• Présence sur le marché depuis plus de 35 ans

Informations produit
Taille machine : L 3400 mm × l 2431 mm × H 1730 mm
Poids net : 1000 kg
Tension d'alimentation : 380 V – triphasé
Fréquence : 50 / 60 Hz
Puissance installée : 2.1 kW
Pression d'air : 6 bar (opérationnel 5–6 bar)
Capacité du magasin : env. 150 boîtes
Dimensions boîte min. : L 250 × l 150 × H 150 mm
Dimensions boîte max. : L 530 × l 400 × H 400 mm
Type de boîtes : style américain

Caractéristiques et paramètres

• Alimentation : 380 V – 50/60 Hz – triphasé
• Puissance installée : 2.1 kW
• Pression d'air : 5–6 bar
• Magasin motorisé : ≈150 boîtes (variable selon épaisseur)
• Capacité de production : jusqu'à 12 boîtes/min (selon la boîte)
• Poids machine : 1000 kg
• Dimensions machine : L 3400 × l 2431 × H 1730 mm
• Niveau sonore max : ≤ 75 dB
• Arrêt d'urgence conforme CE (bouton type « champignon »)
• Fermeture du fond : Hot Melt (Nordson Mesa)
• Hauteur du plan de travail : 650 + 100 mm
• 30 mémoires de format gérables depuis l'écran tactile (PLC Siemens)

Produits traitables

• Dimensions min. : L 250 × l 150 × H 150 mm
• Dimensions max. : L 530 × l 400 × H 400 mm
• Type de boîtes : type américain

Spécifications techniques

• Modèle : Speed Former 50SB TN HM
• Alimentation : 380 V – triphasé – 50/60 Hz
• Puissance installée : 2.1 kW
• Pression d'air : 5–6 bar (valeur typique 6 bar)
• Capacité magasin : env. 150 boîtes
• Vitesse de production : jusqu'à 12 boîtes/min (selon boîte)
• Dimensions (L×l×H) : 3400 × 2431 × 1730 mm
• Poids net : 1000 kg
• Hauteur plan de travail : 650 + 100 mm
• Niveau de bruit max : ≤ 75 dB
• Plage formats : L250×l150×H150 — L530×l400×H400 mm
• Type de boîte : américain
• Fermeture inférieure : Hot Melt (Nordson Mesa)
• Contrôle : PLC avec écran tactile Siemens (gestion formats et 30 mémoires)
