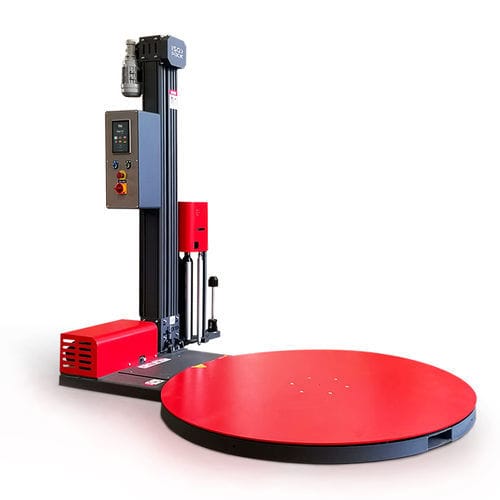

Banderoleuse à plateau tournant E-WRAP 1000B

semi-automatiqueà usage industrielà film étirable

Présentation
L'E‑Wrap 1000B est une machine semi‑automatique d'enrubannage à table tournante pour film étirable, équipée d'un système de contrôle électronique avancé avec carte dédiée et écran tactile couleur 7". Elle intègre un chariot de pré‑étirage motorisé à rapports fixes, 6 recettes configurables, fonctions de diagnostic E/S en temps réel et un journal intégré des statistiques, temps et palettes traitées.

Principaux avantages

• Chariot de pré‑étirage motorisé à rapports fixes pour une tension de film constante et une stabilisation uniforme des palettes
• Écran tactile couleur 7" intuitif avec gestion des recettes et diagnostics guidés
• Six recettes de travail personnalisables pour les applications standards
• Carte électronique intégrée surveillant les phases et signalant les anomalies en temps réel
• Conception industrielle avec garantie 12 mois sur les pièces détachées

Fonctionnalités de l'écran tactile
Depuis l'écran tactile 7" l'opérateur peut configurer et mémoriser les paramètres d'enrubannage et accéder aux sections administratives, statistiques et techniques. Paramètres : nombre de tours en haut/en bas, cycles de montée/descente du chariot, vitesse de la table, vitesse du chariot et temps de lecture de la cellule photo pour le déchargement du film. L'écran propose une aide guidée pour le dépannage, l'historique des alarmes et l'archive de maintenance.

Informations produit (valeurs clés)
Taille machine : L 2300 x W 1500 x H 2680 mm
Poids machine : 450 kg
Diamètre plateau : 1500 mm
Vitesse rotation table : 0 – 12 rpm
Tension d'alimentation : 220 V monophasé
Fréquence : 50 / 60 Hz
Puissance installée : 1.2 kW
Pré‑étirage film : Motorisé (rapports fixes)
Dimensions maxi bobine : H 500 mm Ø 280 mm
Épaisseur film : 12 – 35 µm

Caractéristiques techniques

• Structure machine en acier et aluminium
• Colonne en aluminium extrudé articulée à la base pour une installation rapide
• Chariot entraîné par cinématique à double chaîne
• Gestion par carte intégrée contrôlée via écran tactile 7"
• Dispositif d'arrêt de sécurité à la base du chariot (conforme CE)
• Indicateur d'alarme tricolore en tête de colonne
• Dépannage guidé des erreurs depuis l'écran tactile
• Marche/arrêt ou réarmement depuis l'écran ou boutons physiques
• Arrêt d'urgence et bouton de réarmement conformes aux normes CE
• Système de démarrage progressif et d'arrêt indexé de la table
• Statistiques, temps et nombre de palettes traitées
• Mode de fonctionnement manuel disponible
• Reprise de l'enrubannage après réinitialisation d'erreur ou changement de bobine
• Configuration de 6 recettes de travail

Réglages du pupitre (exemples)

• Nombre de cycles d'enrubannage
• Vitesse de rotation table 0 à 12 rpm
• Réglages de débordement et pré‑étirage du film
• Réglage du pré‑étirage film
• Nombre de tours en base et en haut de la palette
• Vitesse montée/descente du chariot (indépendante) 0 à 5,9 m/min

Caractéristiques produits applicables

• Dimensions max produit (table standard 1500 mm) : L 800 x W 1200 mm
• Hauteur utile d'enrubannage : H 2200 mm (colonne standard)
• Poids maxi du produit : 1500 kg

Options

• Plateau 1650 mm (pour palettes 1000 x 1200 mm)
• Rampe d'accès (pour plateau 1500 mm)
• Rampe d'accès (pour plateau 1650 mm)
• Colonne surélevée pour hauteur utile 2600 mm
• Photocellule pour lecture de produits noirs

Spécifications techniques (récapitulatif)

• Modèle : E‑Wrap 1000B
• Taille machine : L 2300 x W 1500 x H 2680 mm
• Poids : 450 kg
• Diamètre plateau standard : 1500 mm (option 1650 mm)
• Capacité table : 1500 kg
• Vitesse rotation table : 0 – 12 rpm
• Tension alimentation : 220 V monophasé
• Fréquence : 50 / 60 Hz
• Puissance installée : 1.2 kW
• Vitesse chariot (haut/bas) : 0 – 5,9 m/min
• Pré‑étirage film : Motorisé (rapports fixes)
• Dimensions maxi bobine : Ø ext. 280 mm ; hauteur 500 mm ; âme 76 mm ; poids maxi 16 kg
• Épaisseur film acceptée : 12 – 35 µm
