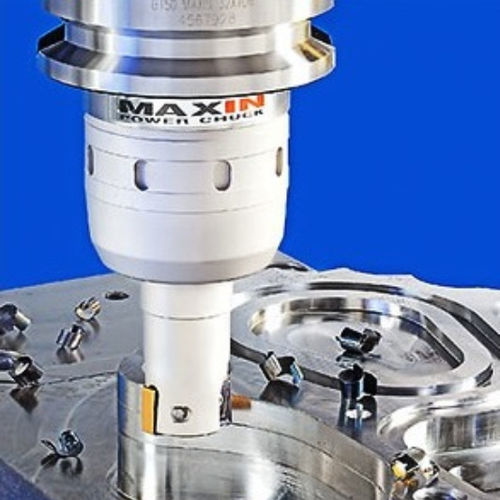

Porte-pince ER MAXIN

de fraisageà grande précision

Mandrin porte-fraise à puissance de serrage élevée pour haut taux d'enlèvement de matière Avec le nouveau porte-outil MAXIN, c'est seulement un faible couple de serrage qui compresse le bec frontal, ce qui développe une force de serrage extrêmement élevée. Il a été conçu pour les applications d'ébauche et de finition qui demandent des transmissions élevées de couple, une précision maximale, un encombrement réduit et des opérations simples. Caractéristiques du porte-outil L'écrou de serrage n'est pas fileté (comme les mandrins à pinces ER et TG100). Conçu pour se monter directement sur le corps d'outil. Il n'est pas nécessaire d'utiliser des pinces intermédiaires pour obtenir une force de serrage maximale. Ecrou étanche. Pas de traction axiale sur le corps de l'outil, le mandrin étant renforcé. Conçu avec des parois épaisses pour résister à de plus grands efforts de coupe. La force de serrage élevée obtenue par le mandrin MAXIN provient du bec conique (1) et de la rainure hélicoïdale (3) qui se trouve dans l'alésage du mandrin. Il exerce une force de serrage très importante lorsque l'écrou de serrage (2) est tourné dans le sens axial. Le cône qui se trouve dans le bec d'outil (1) et la position en équerre du roulement à aiguilles (4) qui est dans la cage engendrent le mouvement axial de l'écrou de serrage (2). Le système de serrage unique élimine les mouvements axiaux du corps lors du serrage, ce qui simplifie le processus de pré-réglage. Précision du battement : battement max. de 0.01 mm pour un porte-à-faux de 100 mm.
