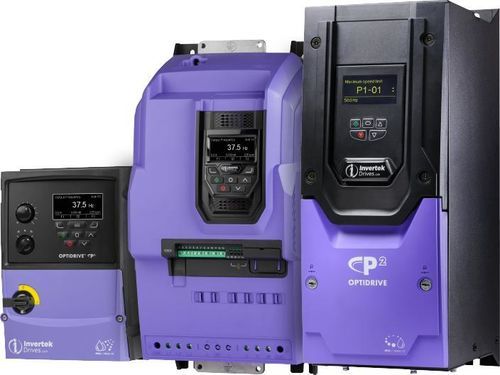

Variateur de vitesse synchrone Optidrive P2

brushlessà inductiontriphasé

Vue d'ensemble
Variateur de fréquence haute performance conçu pour les applications industrielles lourdes. Propose des options d'installation et de mise en service flexibles, des protections intégrées et des possibilités de connectivité pour les types de moteurs modernes et les systèmes de contrôle.

Performances clés

• Plage de tension d'alimentation : 200–600 V
• Phases d'entrée : monophasé et triphasé
• Puissance de sortie : 0,75–250 kW (1–400 HP)
• Capacité de surcharge : 150 % pendant 60 secondes ; 200 % pendant 4 secondes

Principales caractéristiques

• Commande vectorielle sans capteur — jusqu'à 200 % de couple à partir de la vitesse nulle pour un démarrage fiable et un contrôle précis de la vitesse en toutes conditions de charge
• Commande moteur PM — prise en charge des moteurs à aimant permanent
• Filtre CEM intégré — filtre interne inclus pour réduire les coûts et le temps d'installation
• Transistor de frein intégré — réduit les composants externes et l'espace armoire
• Commande vectorielle sans capteur pour plusieurs types de moteurs :
  • Moteurs asynchrones (IM)
  • Moteurs à aimant permanent (PM)
  • Moteurs BLDC (sans balais)
  • Moteurs SynRM (reluctance synchrone)
  • Moteurs PM à démarrage direct (LSPM)
• Options & logiciels — filtres CEM externes, résistances de freinage, selfs d'entrée, filtres de sortie et autres options d'installation disponibles
• Compatible Optistick Smart — outil de mise en service rapide
• Bus embarqués : Modbus RTU et CAN en standard
• Connectivité : prise en charge Bluetooth et NFC pour la mise en service mobile/à distance

Options d'armoire

• IP20 — boîtiers compacts pour montage en panneau/armoire ; plages de puissance jusqu'à 250 kW/400 HP ; fonctionnement jusqu'à 50 °C ; fixations par œil de clé pour une installation rapide ; caractéristiques telles que bornes de connexion rapides, carte d'aide intégrée et options de montage sur rail DIN/œil de clé
• IP55 — versions carénées robustes pour environnements industriels ; fonctionnement de -10 °C à 50 °C ; fournit la surcharge standard de 150 % pendant 60 secondes
• IP66 / NEMA 4X extérieure — boîtier polycarbonate adapté au montage direct sur machine, étanche à la poussière et prêt pour lavage ; circuits imprimés conformal coated et dissipateur résistant à la corrosion ; dissipateur revêtu standard pour applications d'hygiène/lavage ; certaines tailles incluent des borniers enfichables et des modules enfichables

Sécurité et commandes

• Safe Torque Off (STO) — intégration dans les circuits de sécurité machine pour réduire les composants mécaniques de sécurité et l'encombrement armoire
• Fonctionnalité PLC intégrée — fonctions logiques programmables, comparateurs, temporisateurs, fonctions mathématiques et fonctions spécifiques à l'entraînement ; protection des programmes pour éviter la copie non autorisée ; contrôle complet des E/S du variateur
• Fonctions de connexion rapide — bornes à ressort de 5 mm avec vis captives et déconnexion EMC accessible sur les boîtiers concernés

Applications typiques et avantages

• Automatisation industrielle générale, CVC, pompes, convoyeurs, agroalimentaire, environnements lave-down et autres processus lourds
• Amélioration de l'efficacité énergétique et du contrôle des processus grâce à la prise en charge des moteurs modernes et aux algorithmes de contrôle avancés

Caractéristiques techniques

• Famille de modèles : Optidrive P2
• Tension d'alimentation : 200–600 V
• Phases d'entrée : monophasé et triphasé
• Plage de puissance de sortie : 0,75–250 kW (1–400 HP)
• Classes de surcharge : 150 % pendant 60 s ; 200 % pendant 4 s
• Contrôle moteur : commande vectorielle sans capteur, commande moteur PM ; prise en charge IM, PM, BLDC, SynRM, LSPM
• Fonctionnalités intégrées : filtre CEM intégré, transistor de frein intégré, Safe Torque Off (STO)
• Connectivité : Modbus RTU et CAN embarqués ; Bluetooth et NFC pour la mise en service
• Classes d'enveloppe : IP20 (panneau), IP55 (coffré industriel), IP66 / NEMA 4X (extérieur, étanche à la poussière, prêt lavage)
• Environnement / mécanique : unités IP66 en polycarbonate, circuits imprimés revêtus et dissipateur revêtu pour applications lavage/hygiène
• Aides à l'installation : bornes de connexion rapides, fixations œil de clé, modules/borniers enfichables, gestion intégrée des câbles, écran TFT multilingue et clavier main/auto
