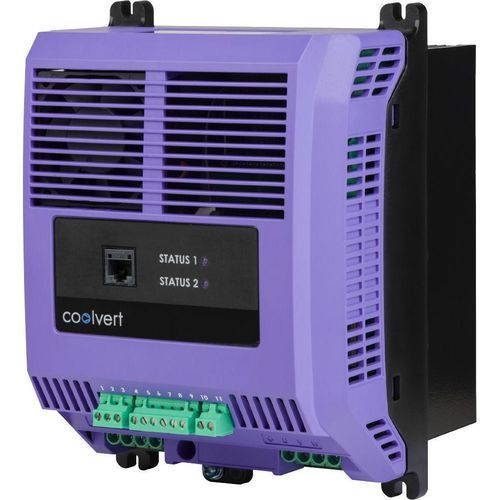

Variateur de fréquence synchrone

brushlessà inductiontriphasé

Présentation
Variateur de fréquence conçu pour compresseurs rotatifs BLDC et compresseurs à spirale (scroll), disponible en quatre tailles de châssis jusqu'à 75 A. Adapté aux applications de réfrigération, pompes à chaleur et compresseurs CVC.

Résumé du variateur
Tension d'alimentation : 200 – 480 V
Phases d'alimentation : Entrée monophasée et triphasée
Puissance de sortie : 1,5 – 40 kW / 2 – 50 HP

Contrôle moteur

• Contrôle vectoriel sans capteur pour tous les types de moteurs
• Types de moteurs compatibles : IM (moteur asynchrone) IE2, IE3, IE4 & IE5 ; PM (aimant permanent AC) ; BLDC (moteur brushless DC) ; SynRM (moteur à réluctance synchrone) ; LSPM (Line Start PM)

Fonctions et caractéristiques

• Contrôle moteur de classe mondiale fournissant un pilotage précis et fiable pour moteurs IE2–IE5
• Plusieurs options de montage : montage traversant (through-panel), montage sur platine arrière (back-plate), montage cold-plate (version cold-plate pour panneaux plus petits)
• Seulement 78 mm d'espace requis autour du variateur (adapté aux panneaux compacts)
• Conformité EN 61000-3-2 / EN 61000-3-12 sans équipement externe
• Plage de température ambiante de fonctionnement : -20°C à +60°C
• Connectivité ouverte : Modbus RTU (RS485) sur borniers enfichables ; borniers enfichables pour installation et maintenance simplifiées
• Contrôles en borne : Entrée numérique – Marche/Arrêt ; Entrée analogique – Consigne de vitesse / rétroaction PI ; Sortie relais – Indication d'état
• Options de clavier à distance : Optipad (multilingue)
• Transfert et configuration des paramètres : Optistick Smart
• Fonctionnalité Safe Torque Off (STO) – SIL 3
• Pas besoin de retirer le capot avant pour programmer le variateur (améliore la fiabilité)

Conformité et homologations

• Harmoniques réduites conformes à EN 61000-3-2 (variantes monophasées) et EN 61000-3-12 (variantes triphasées)
• Conformité mondiale : cUL UL 61800-5-1 ; STO - SIL 3 TUV Rheinland ; EMC - EN 61800-3 (conformité C1) ; Harmoniques EN 61000-3-2 / EN 61000-3-1

Applications et secteurs

• Conçu pour les applications d'entraînement de compresseurs et de pompes à chaleur
• Secteurs visés : réfrigération et applications CVC/compresseurs associées

Caractéristiques / spécifications techniques

• Nom du produit / série : Optidrive Coolvert
• Tension d'alimentation : 200 – 480 V
• Phases d'alimentation : Entrée monophasée et triphasée
• Plage de puissance de sortie : 1,5 – 40 kW (2 – 50 HP)
• Tailles de châssis disponibles : 4 tailles, jusqu'à 75 Ampères
• Contrôle moteur : Contrôle vectoriel sans capteur ; compatible avec IM, PM, BLDC, SynRM, LSPM
• Montage : Through-panel, Back-plate, Cold-plate (version cold-plate disponible)
• Espacement requis : 78 mm autour du variateur
• Température de fonctionnement : -20°C à +60°C
• Connectivité : Modbus RTU (RS485) sur borniers enfichables ; E/S analogiques et numériques ; sorties relais
• Sécurité : STO (Safe Torque Off) – SIL 3
• Installation & maintenance : Borniers enfichables ; pas besoin d'enlever le capot avant pour programmer
• Conformité : EN 61000-3-2 / EN 61000-3-12 ; EN 61800-3 (C1) ; UL 61800-5-1 ; TUV Rheinland STO SIL 3 ; Harmoniques EN 61000-3-2 / EN 61000-3-1
• Fabrication : Conçu et fabriqué au Royaume-Uni
• Garantie : Jusqu'à 5 ans de garantie sur les Optidrives (selon indication)
