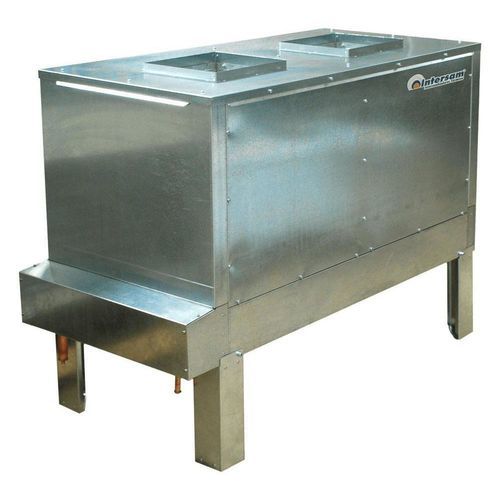

Condenseur avec ventilateur centrifuge ICC e ICCI

en cuivrecommercialpour l'industrie

Applications et modèles
Ces condenseurs centrifuges à entraînement direct sont conçus pour une installation en extérieur, en sous-sol ou à l'intérieur de salles machines nécessitant une pression d'air capable de compenser les pertes de charge des conduits. Intersam propose les séries ICC et ICCI. Chaque série comprend plusieurs modèles en fonction du nombre et des caractéristiques des conduits. Les unités peuvent être fournies adaptées aux besoins de l'installation et permettent d'orienter la sortie d'air dans différentes directions.

Conception et modularité
La structure extérieure est réalisée par modules indépendants en tôle galvanisée pour chaque ventilateur, obtenant un ensemble compact et très rigide qui contribue à limiter les vibrations. Toutes les pièces et panneaux sont démontables pour faciliter l'entretien des moteurs. La sortie d'air est configurable, de sorte que l'appareil peut être installé verticalement ou horizontalement à l'aide de supports d'ancrage.

Batterie condensante et châssis
Les batteries condensantes sont fabriquées en tube cuivre 1/2 in avec ailettes en aluminium ondulé, espacement des ailettes 2,1 mm. Les batteries sont insérées à l'intérieur de la structure, ce qui permet un équipement compact et robuste. Le châssis est en tôle galvanisée et fourni avec des collerettes de protection. Les collecteurs sont en cuivre et équipés d'obus de charge (service valves) pour garantir une installation étanche.

Ventilation et motorisation
Les ventilateurs sont centrifuges à double entrée, avec moteur en entraînement direct sur l'arbre du rotor. La série commerciale (ICC) est fournie en entraînement direct ; la série industrielle (ICCI) est livrée avec poulies. Les moteurs peuvent être fournis monophasés 220 V / 50 Hz ou triphasés 230–400 V / 50 Hz. L'ensemble est installé sur une caisse avec système antivibratoire. Les moteurs sont raccordés à une boîte générale étanche conforme à la protection IP-55.

Environnement et fluides frigorigènes
Les unités sont compatibles avec des fluides frigorigènes respectueux de l'environnement. Les pratiques de fabrication incluent le recyclage des matériaux et le contrôle de la consommation des ressources (eau, huile, énergie) pour réduire l'impact environnemental.

Caractéristiques / spécifications techniques

• Séries disponibles : ICC et ICCI
• Application : installation extérieure, sous-sols ou salles machines
• Type : condenseurs centrifuges à entraînement direct
• Batterie condensante : tube cuivre 1/2 in
• Ailettes : aluminium ondulé, espacement 2,1 mm
• Châssis : tôle galvanisée, modules indépendants par ventilateur
• Collecteurs : cuivre avec obus de charge (service valves)
• Ventilateurs : centrifuges à double entrée
• Entraînement : direct (ICC commercial) / poulies (ICCI industriel)
• Moteurs : monophasés 220 V / 50 Hz ou triphasés 230–400 V / 50 Hz
• Montage : installation verticale ou horizontale via supports d'ancrage
• Système antivibrations inclus ; boîte moteur étanche selon IP-55
• Pièces et panneaux démontables pour faciliter la maintenance
