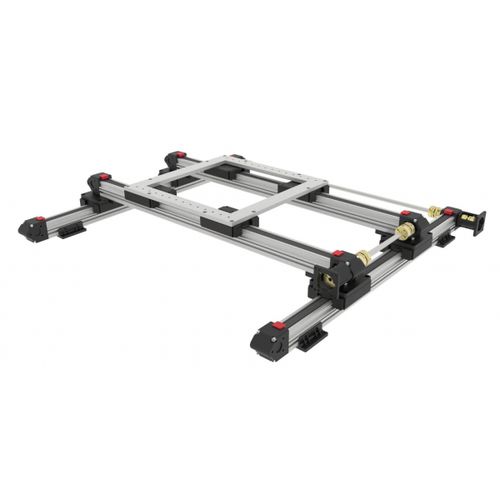

Les platines XY à cadre ouvert sont conçues avec un profil bas pour une large gamme d'applications de positionnement automatisées et précises. Le mécanisme d'entraînement est situé sur le côté de l'unité et offre une ouverture claire et dégagée sur deux axes pour permettre à la lumière ou aux objets de passer à travers le centre de déplacement.
Course X x Y : 300x300 mm
Ouverture libre : 300x300 mm
Pas : 75 mm/rotation du moteur
Supports de moteur : Nema17, Nema23
Type de moteur : pas à pas
servo/encodeur
Répétabilité sur l'axe : ± 50 microns
Capacité de charge : 15 kg
Vitesse maximale de la vis : 1 m/sec
(en fonction du moteur/de l'entraînement)
---
