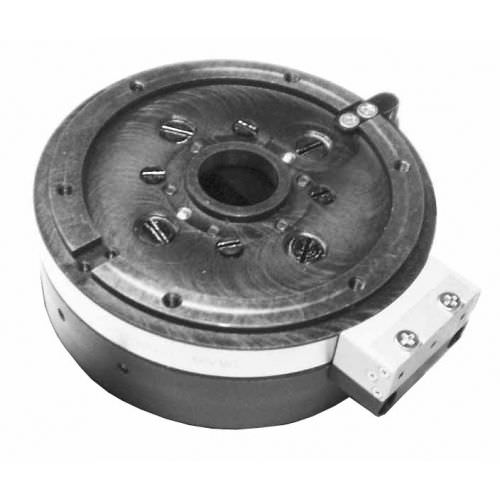

Table rotative entraînée par moteur RTH-100

horizontalecompactede grande taille

Les étages rotatifs à entraînement direct de la série RTH offrent un positionnement angulaire supérieur et sont conçus pour éliminer les problèmes de jeu, de frottement et d'usure associés aux entraînements par vis sans fin, par engrenage et par courroie. Il combine des modules de motorisation RotoLinear axiaux sans balais et des paliers à air plans dans une configuration compacte à entraînement direct. Les roulements à air de grande surface offrent une rigidité suffisante de la charge utile et maximisent les performances en matière de balancement et de battement. Les modules de motorisation RotoLinear à distribution radiale offrent une grande rigidité de positionnement lors de l'indexation rotative et lorsqu'ils sont installés sur des tables XY mobiles. Ces tables offrent une capacité de rotation illimitée et sont compatibles avec les lecteurs et indexeurs micro-pas standard. Elles peuvent également être équipées d'un retour IntelLiCoder et être commandées comme un moteur sans balais commuté. La platine rotative RTH comporte un alésage central (ouverture) permettant à l'utilisateur d'installer des câbles, des lignes de vide ou des appareils. Peut également être fourni avec des roulements à billes mécaniques à recirculation.
