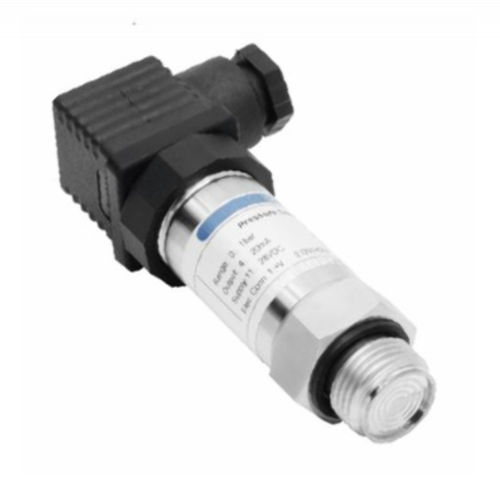

Transmetteur de pression relative CP02

absoluepiézorésistifà membrane

Description
Transmetteur de pression industriel CP02 disponible en versions absolue, relatif et relatif scellé, conçu pour mesures de pression de -1…0 Bar jusqu'à 0…1000 Bar. Signal analogique, adapté à des applications industrielles avec boîtier protégé (IP65).

Fonctionnalités principales

• Plage de mesure : -1 à 0 Bar … 0 à 1000 Bar
• Types de pression : Relatif, Relatif scellé, Absolu
• Raccord process : M20x1.5 mâle (autres raccords disponibles sur demande)
• Non-linéarité : 0,5% de la pleine échelle (PE)
• Protection du boîtier : IP65

Performance et environnement

• Erreur et dérives :
  • Dérive thermique à zéro : ≤ ±0,05% de la PE /°C (≤1 Bar); ≤ ±0,03% de la PE /°C (>1 Bar)
• • Dérive thermique sur la pente : ≤ ±0,05% de la PE /°C (≤1 Bar); ≤ ±0,03% de la PE /°C (>1 Bar)
• • Stabilité à long terme : Max ±0,3% de la PE par an
• Températures :
  • Température d'utilisation : -30 °C à 80 °C ; variantes : -10 °C à 60 °C (Exia) ; -20 °C à 60 °C (Exd) ; -10 °C à 70 °C (câble)
• • Température de stockage : -40 °C à 120 °C ; variante câble : -20 °C à 85 °C
• • Compensation en température : 0 °C à 50 °C

Alimentation et sorties

• Alimentation : 11–28 Vcc (versions 2 fils 4–20 mA), 11–28 Vcc (versions 3 fils 0–5 V, 1–5 V, 0–10 V), ou 3.3 V / 5 Vcc pour signaux spécifiques
• Signaux de sortie disponibles : 4–20 mA (2 fils) ; 0–5 V, 1–5 V, 0–10 V (3 fils) ; 0,5–2,5 V ou 0,5–4,5 V (3 fils selon option)
• Charge : ≤ (U-11) / 0.02 Ω (2 fils) ; ≥ 10 kΩ (3 fils)
• Sortie électrique : connecteur DIN43650 ou câble (1,5 m)

Remarques
Option possible : fourniture avec certificat d'étalonnage (option COFRAC disponible pour la version CP02).
