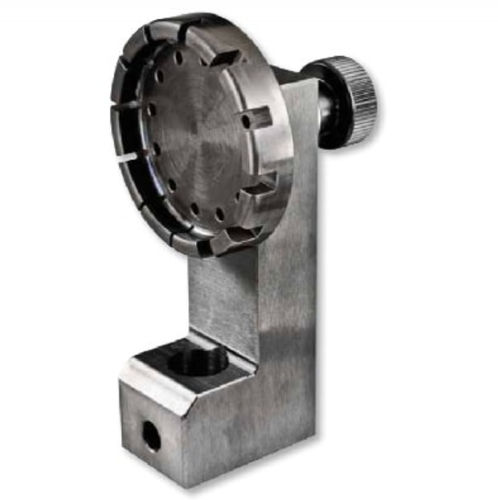

Carrousel rotatif Carrousel pour cosse

manuel

Présentation
Carrousel pour cosse conçu pour l'essai d'arrachement en traction des connecteurs sertis sur fil électrique. Simplicité d'utilisation et sécurisation de l'échantillon tout au long du processus de test.

Fonctions principales
Capacité : jusqu'à 5 kN (autres capacités disponibles sur demande). Test rapide des sertissages sur fils électriques. Le mécanisme de carrousel permet une rotation pour un passage rapide d'un diamètre de fil à un autre.

Diamètres de fils compatibles

• 0,8 mm
• 1,0 mm
• 1,2 mm
• 1,6 mm
• 2,0 mm
• 2,4 mm
• 3,0 mm
• 3,2 mm
• 4,0 mm
• 4,8 mm
• 5,0 mm
• 6,4 mm

Accessoires et options
Des modèles compatibles avec des diamètres plus gros et des cosses œil sont également disponibles. Une deuxième pince ou mors est nécessaire pour maintenir l'extrémité opposée du fil en place. Options courantes : mors manuels, mors auto-serrants, systèmes de préhension pour fils et câbles.

Applications
Essai de résistance à la traction / arrachement des connecteurs sertis sur fils électriques, contrôle qualité et validation des sertissages.

Caractéristiques / spécifications techniques

• Capacité nominale : jusqu'à 5 kN (autres sur demande)
• Type d'essai : essai d'arrachement en traction des cosses serties
• Compatibilité diamètres fil : 0,8 ; 1 ; 1,2 ; 1,6 ; 2 ; 2,4 ; 3 ; 3,2 ; 4 ; 4,8 ; 5 ; 6,4 mm
• Mécanisme : carrousel rotatif pour changement rapide de diamètre
• Fixation : nécessite une seconde pince/mors (mors manuels ou auto-serrants, systèmes de préhension pour fils/câbles)
• Sécurité : sécurise l’échantillon tout au long du test
• Utilisation : simple, test rapide
