Magasin automatique vertical SVL-4000

VLMverticalde cartons

Aperçu

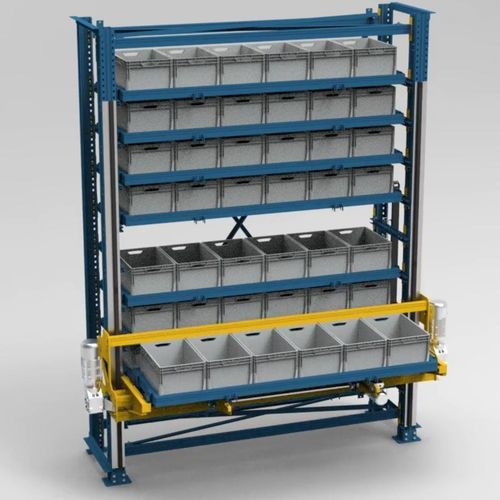

StackIT SVL-4000 est un module de stockage vertical automatisé pour composants, pièces de rechange et matériaux de production. Ce système goods-to-person augmente la densité de stockage utilisable sans étendre la surface au sol et est conçu pour un usage industriel continu.

Fonctionnement
L'opérateur sélectionne un article ou scanne un ordre de travail ; l'unité récupère le plateau correct et le présente à une fenêtre de prélèvement ergonomique. L'opérateur prélève les éléments selon les quantités et emplacements indiqués ; les enregistrements d'inventaire et ERP/WMS se mettent à jour automatiquement.

Configuration de base
Largeur : 3,8 m
Profondeur : 2,1 m
Hauteur : 4,0 m
Plateaux : 9
Bacs Euro / plateau : 6
Capacité : 54 bacs
Remarque : largeur et profondeur incluent les protections de sécurité. Capacité = 9 plateaux × 6 bacs Euro (600 × 400 mm).

Public cible

• Industrie manufacturière
• Ateliers et réparation
• Entrepôts et logistique
• Équipes techniques et mécaniques
• Équipes de maintenance

Articles stockés

• Pièces de rechange
• Composants électriques
• Pièces de construction mécanique
• Outils et montages
• Matériel de maintenance

Logiciel et commandes
Chaque StackIT est livré avec commandes manuelles ; un WMS embarqué optionnel propose recherche d'articles, scan d'ordres de travail et gestion des stocks. Connexion à ERP/WMS existants via connecteurs standard. Fonctionnalités disponibles : tableau de bord, entrepôts, stocks, articles, ordres de travail, réservations, agents et commande manuelle.

Cycle de préparation (résumé)

• Sélection — L'opérateur choisit un article ou scanne un ordre de travail sur l'écran tactile.
• Récupération — Le SVL-4000 amène le plateau correct à la fenêtre de prélèvement ergonomique.
• Prélèvement — L'opérateur prend le matériel selon quantité et emplacement.
• Mise à jour — Inventaire et ERP/WMS se mettent à jour automatiquement ; pas de papier.
• Suivant — Le plateau suivant est livré si la commande comporte d'autres lignes.

Avantages

• Récupération jusqu'à 80 % de l'emprise au sol par rapport aux rayonnages traditionnels.
• Réduction du temps de recherche — livraison goods-to-person évitant les déplacements et recherches manuelles.
• Amélioration du contrôle des stocks — chaque mouvement est enregistré en temps réel.
• Contrôle d'accès par utilisateur — permissions basées sur les rôles pour l'ouverture des plateaux.
• Connexion à ERP/WMS — intégrations standard pour conserver les systèmes existants comme source unique de vérité.
• Organisation de l'atelier — empreinte compacte remplaçant des racks étendus.

Capacité et compatibilité
Conçu autour des bacs Euro standard (600 × 400 mm). Pas de bacs propriétaires : utilisez séparateurs, croisillons, couvercles, plateaux d'insertion, supports d'étiquettes et variantes ESD pour équiper les bacs.

Caractéristiques / spécifications techniques

• Modèle : SVL-4000
• Dimensions externes exemple : Largeur 3,8 m · Profondeur 2,1 m · Hauteur 4,0 m
• Nombre de plateaux : 9
• Bacs Euro par plateau : 6 (600 × 400 mm) — capacité totale 54 bacs
• Levage vertical motorisé délivrant les plateaux à la fenêtre de prélèvement à la demande
• Interface HMI industrielle / PC embarqué pour prélèvement guidé, rangement et consultation des stocks
• Scanner code-barres optionnel pour articles et ordres de travail
• Connexion utilisateur et permissions basées sur les rôles (contrôle d'accès aux plateaux)
• Intégration ERP / WMS via connecteurs standard
• Configuration modulaire des étagères — hauteurs de plateaux réglables et séparateurs pour pièces de géométries variées
• Diagnostics à distance et surveillance d'état pour réduire les temps d'arrêt
• Automate industriel (PLC) pour fonctionnement continu fiable
• Protections de sécurité incluant rideaux lumineux et verrouillages
• Exemple d'empreinte machine affichée (note média) : H 2400 · W 1100 · D 820 mm
