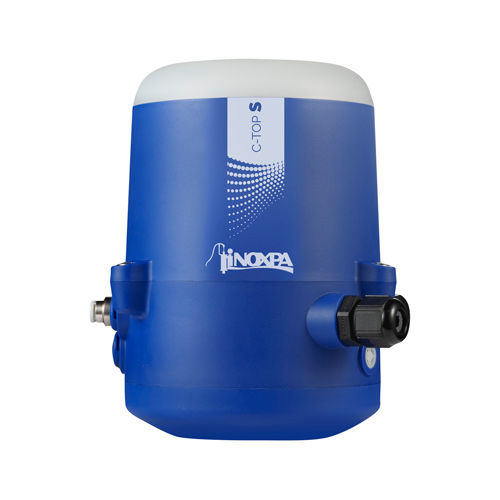

Unité de contrôle pour vanne C-TOP S series

Le boîtier de commande C-TOP S s’adapte à l’ensemble des actionneurs INOXPA afin d’automatiser les vannes de process à entraînement pneumatique de manière efficace et décentralisée. Il peut s’agir de vannes papillon, à boule, à membrane, ou à clapet simple ou double siège. Le boîtier de commande contient un module électronique de détection linéaire composé de plusieurs capteurs à effet Hall. Un système PLC envoie des signaux aux électrovannes par l’intermédiaire du module électronique du boitier pour commander et faire fonctionner la vanne ; simultanément, le module électronique envoie des signaux de retour au PLC pour indiquer dans quelle position se trouve la vanne. Le boîtier doit être configuré à l’aide des boutons du module électronique. Afin que l’état de la vanne soit connu à tout moment, le boîtier s’allume avec une couleur spécifique pour chaque position de la vanne. Les couleurs d’éclairage de la tête peuvent être configurées à l’aide des interrupteurs DIP également situés sur le module électronique.
