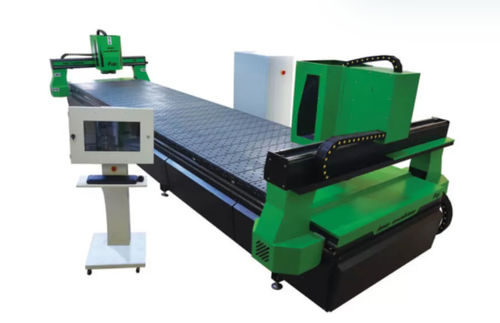

Centre d'usinage CNC 3 axes Ino XX 9900
verticalà pontpour aluminium

centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
à pont
Matière usinée
pour aluminium
Nez de broche
HSK F63
Applications
pour la découpe, de CFAO, pour panneaux
Autres caractéristiques
à grande vitesse, compact, à grande vitesse, haute précision
Course X

8 000 mm
(315 in)

Course Y

1 600 mm, 2 100 mm
(63 in, 83 in)

Course Z

300 mm
(12 in)

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 24 000 rpm
(150 796 rad.min-1)

Puissance

30 kW
(40,79 hp)

Poids total

5 500 kg
(12 125,42 lb)

Longueur hors tout

9 570 mm
(376,8 in)

Largeur hors tout

2 430 mm
(95,7 in)

Hauteur totale

2 400 mm
(94,5 in)

Description

Usiner 2 panneaux séparés comme 2 machines différentes et usiner des panneaux longs comme 6-8 mètres avec deux ponts en même temps avec 2 ponts. Si l'un des ponts est cassé et s'arrête, l'utilisateur peut travailler avec la machine à un seul pont et à deux stations. Elle fonctionne à la fois comme une seule machine ou comme 2 machines différentes. Il y a 2 ponts séparés mais 1 contrôleur. Il y a des capteurs de sécurité sur les deux ponts pour éviter les collisions et aussi du côté du logiciel, il y a des limites pour que les ponts ne se rencontrent pas au même endroit. Logiciel d'usinage de profilés Notre programme appelé CamBOX offre une grande commodité aux responsables du dessin dans l'entreprise dans le traitement de toutes sortes de panneaux qui sont utilisés dans l'industrie de la construction. Les opérations telles que l'optimisation de l'usinage, l'optimisation du parcours de l'outil, l'optimisation des pièces perdues et la détermination des parcours de l'outil peuvent être effectuées via CamBOX en important directement les dessins DXF des panneaux dans l'interface du logiciel et en identifiant les différents types de lignes d'usinage sur les panneaux comme des plans différents. En entrant les dimensions des déchets dans la production, une liste d'optimisation peut être créée avec tous les déchets inclus si nécessaire. Des macros spéciales pour le panneau composite, le HPL (Compact Laminate) et les feuilles d'aluminium sont déjà disponibles dans la version standard. De nouvelles macros peuvent être créées à la demande du client. Non seulement les macros, mais aussi les boutons, l'identification des outils, l'orientation de l'écran et d'autres outils similaires peuvent être modifiés pour chaque client en cas de besoin. CamBOX est une solution idéale pour le traitement de tout type de panneau destiné au secteur de la construction.

---
