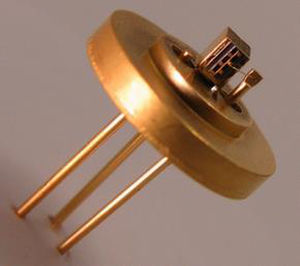

Diode laser à onde continue GC-1180-80-TO-200-A
à état solideinfrarouge

diode laser à onde continue
diode laser à onde continue
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mode de fonctionnement
à onde continue
Technologie
à état solide
Spectre
infrarouge
Puissance

Min: 0,15 W

Max: 0,22 W

Longueur d'onde

Min: 1 100 nm

Max: 1 200 nm

Description

la Gain-puce est le composant irremplaçable comme milieu de gain pour le bâtiment du laser réglable de diode ou du haut laser externe stable de diode de cavité. la Gain-puce est semblable à la puce de diode laser excepté le fait qu'elle a le revêtement antireflet profond sur une ou les deux facettes qui augmente de manière significative le seuil de l'individu lasing ou l'éliminer. Les configurations externes typiques de laser de diode de cavité sont des cavités de Littrow- et de Littman/Metcalf. Pour la configuration de Littrow, un réseau de diffraction est monté d'une manière que la lumière de la longueur d'onde désirée est diffractée de retour le long du rayon incident. La longueur d'onde est balayée en tournant la grille. Généralement une lentille achromatique d'intracavity est utilisée pour collimater la poutre augmentée sur relativement une vaste zone de la grille. La poutre diffractée parordre nul peut être utilisée comme sortie à rayon laser. Caractéristiques : * optimisé pour la longueur d'onde a fermé à clef l'opération dans le système externe de cavité * basé sur la puce de point de quantum d'InAs/GaAs * large gamme de accord libre sautante à cloche-pied * rapport élevé de Signal/ASE Application : * laser accordable de cavité externe

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Innolume GmbH
