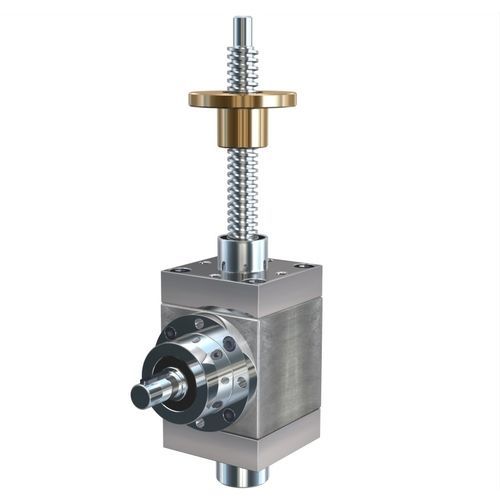

Vérin mécanique à vis translatante KSH series

à vis à billesà engrenage coniqueen fonte

Les vérins mécaniques à couple conique INKOMA - KSH sont disponibles en trois tailles avec des rapports de réduction de 2:1 et 3:1. Les carters cubiques, réalisés en FG-25, sont usinés précisément sur toutes les faces. Les vérins mécaniques KSH se différencient des autres vérins mécaniques de la gamme INKOMA par l'emploi d'un couple conique en lieu et place du système roue et vis. Les couples coniques à dentures spiro-coniques sont manufacturés par paires, en alliage d'acier trempé, selon le procédé Klingelnberg-Palloid. Le guidage, par roulements robustes, de l'extrémité de la vis et de l'arbre d'entraînement, permet d'assurer une durée de vie élevée. Les vérins mécaniques KSH permettent d'atteindre des vitesses de déplacement allant jusqu'à 30 m/min avec une vis à billes et 13,5 m/min avec une vis trapézoïdale. Au maximum une force de levage de 90 kN peut être atteinte. Du fait du très bon rendement du couple conique, des rendements globaux très importants sont atteints et s'élèvent à environ 75% avec une vis à billes et à environ 40% avec une vis trapézoïdale.
