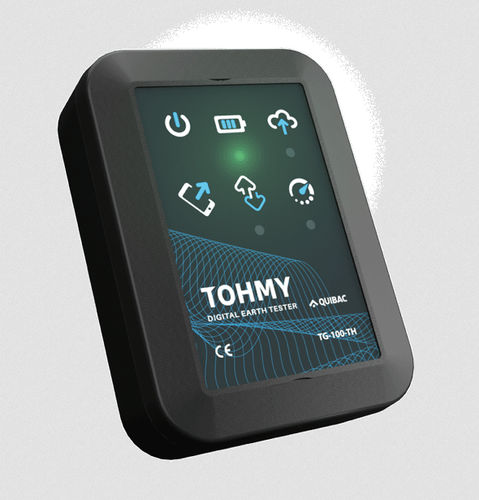

Testeur de résistance de terre TOHMY®

d'impédancede continuitéde masse

Présentation du produit TOHMY® mesure l'impédance des systèmes de mise à la terre et transmet automatiquement les données de mesure à distance. Les informations sont accessibles via une application mobile ou une plateforme web centralisée et sont enregistrées et surveillées en temps réel. L'appareil intègre un détecteur de continuité permettant d'identifier les augmentations de résistance liées à l'oxydation, aux mauvaises connexions ou à un pont de contrôle ouvert, ce qui permet d'agir avant une défaillance critique. Un algorithme d'apprentissage automatique prévoit l'évolution du système pour anticiper les interventions de maintenance.

Principaux avantages

• Maintenance prédictive : Surveillance continue de l'état pour anticiper les pannes et optimiser les interventions.
• Surveillance continue : Supervision 24/7 des installations de mise à la terre sans visites planifiées sur site.
• Alertes immédiates : Notifications automatiques en cas de détection d'anomalies.
• Accès à distance : Surveillance des installations depuis n'importe où via la plateforme web ou l'application mobile.
• Réduction des coûts de maintenance : Diminution des inspections, déplacements et actions correctives inutiles tout en prolongeant la durée de vie des installations.
• Conformité réglementaire : Stockage automatique des enregistrements de mesure pour traçabilité, audits et rapports.
• Gestion centralisée : Administrer plusieurs appareils TOHMY® répartis sur différents sites depuis une seule plateforme en ligne.

Modèles

• TOHMY® (modèle TG100) : Mesure l'impédance de mise à la terre selon la méthode de chute de potentiel.
• TOHMY+® (modèle TG200) : Mesure l'impédance de mise à la terre selon la méthode par boucle.

TOHMY® (modèle TG100) — méthode chute de potentiel

• Méthode de mesure : chute de potentiel.
• Canaux : 2 canaux de mesure indépendants (terre - CPE - et continuité).
• Connexions de mesure : 5 prises bananes femelles, câble d'environ 300 mm, 5 conducteurs de 1,5 mm² (15 AWG).
• Plage de mesure : 0 à 2000 Ω (échelle unique).
• Fréquence du signal AC : jusqu'à 2 kHz (optimal 100 Hz à 1 kHz).
• Erreur (les deux canaux) : ±3% ou <0.5 Ω sur les plages de fréquence et de résistance de fonctionnement.

TOHMY+® (modèle TG200) — méthode boucle

• Méthode de mesure : méthode par boucle.
• Capteur de mesure : 2 noyaux d'excitation enroulés générant la tension et 1 noyau enroulé pour la lecture du courant ; câble 8×1 mm², longueur 700 mm.
• Diamètre de conducteur admissible : jusqu'à 13 mm Ø (≈120 mm² de section).
• Plage de mesure : 0 à 500 Ω (échelle unique).
• Fréquence du signal AC : 500 Hz à 2500 Hz.
• Précision : ±10% ou <0.5 Ω sur les plages de fréquence et de résistance de fonctionnement.

Caractéristiques techniques communes

• Générateur de signal à forme sinusoïdale ; auto-étalonnage et autotest avec résistances de précision.
• Durée du processus de lecture : environ 500 ms.
• Dimensions : 110 x 170 x 40 mm. Boîtier plastique en ASA ; IP68, résistant aux intempéries et aux UV.
• Interface utilisateur : 2 boutons poussoirs (mise sous/hors tension et connexion de l'appareil) et 4 voyants LED (fonctionnement & niveau batterie, connexion réseau de données, opération de connexion de l'appareil, acquisition & activité de mesure).
• Alimentation : 3,3 à 5,5 VDC — à partir de 3 × piles AA 1,5 VDC, alimentation externe nominale 5 VDC (non fournie) ou connexion chargeur USB.
• Horloge temps réel (RTC) synchronisée automatiquement via SNTP ; planificateur pour programmation des mesures.
• Communications sans fil : bande 2,5 GHz pour Wi‑Fi (UDP) et Bluetooth optionnel avec antenne intégrée ; mode station Wi‑Fi offrant accès Internet et port COM virtuel via USB.
• Puissance RF de transmission configurable entre 10 et 20 dBm.
• Client MQTT avec connexion au broker AWS (par défaut) et couche chiffrée sécurisée par certificats.
• Surveillance accessible via application mobile par connexion sans fil.
• Port d'extension 5 broches pour capteurs externes (humidité, température, pH...), ports de communication et/ou alimentations externes.
• Compatibilité électromagnétique testée ; marquage CE. Électronique conforme RoHS.
• Plage de température de fonctionnement : -20 °C à +45 °C.
