Table rotative entraînée par moteur SDD-465-75-2.2
horizontaleverticalecompacte

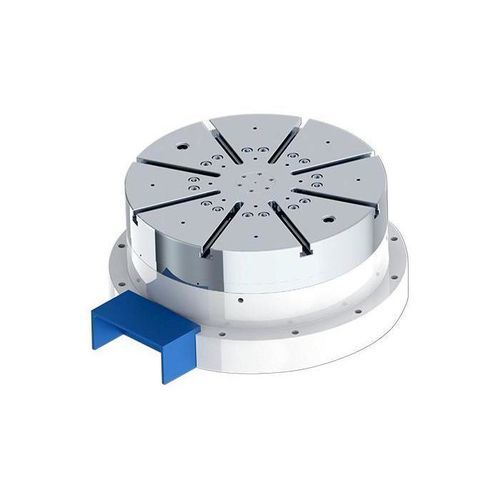

Table rotative entraînée par moteur - SDD-465-75-2.2 - Infranor Group - horizontale / verticale / compacte
Table rotative entraînée par moteur - SDD-465-75-2.2 - Infranor Group - horizontale / verticale / compacte
Table rotative entraînée par moteur - SDD-465-75-2.2 - Infranor Group - horizontale / verticale / compacte - image - 2
Table rotative entraînée par moteur - SDD-465-75-2.2 - Infranor Group - horizontale / verticale / compacte - image - 3
Table rotative entraînée par moteur - SDD-465-75-2.2 - Infranor Group - horizontale / verticale / compacte - image - 4
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Infranor Group

Caractéristiques

Actionnement
entraînée par moteur
Configuration
horizontale, verticale
Autres caractéristiques
compacte, à grande précision, à entraînement direct, à moteur couple, 1 axe
Diamètre

465 mm
(18 in)

Description

Présentation
Les tables rotatives mono-axe horizontales et verticales de la série SDD intègrent un moteur couple sans jeu et des éléments de palier conçus. Le carter moteur et le système de positionnement sont conçus et fabriqués pour répondre à des exigences de précision serrées et assurer une longue durée de service. La structure de serrage innovante permet un encombrement réduit et offre un temps de réponse plus court ainsi qu'une rigidité supérieure par rapport aux solutions à frein à disque classiques.

Caractéristiques
  • Moteurs à couple à entraînement direct sans jeu
  • Valeur de couple stable pour des opérations longue durée et fortes charges
  • Réponse rapide et dynamique adaptée aux opérations automatisées
  • Fonctionnement lisse et silencieux, durée de vie prolongée


Modèles disponibles (tableau)
Image | Vitesse max. [rpm] | Couple max. [Nm] | Puissance S1 [kW] | Ø [mm] | Hauteur de centre [mm] | Charge max. [kg] | Système intégré | Modèle | Télécharger PDF
SDD-465-75-2.2-1.png | 75 | 859,5 | 2,2 | 465 | / | 1000 | Siemens | SDD-465-75-2.2 | SDD-465-75-2.2.pdf
SDD-465-75-2.2-2.png | 200 | 748 | 5,3 | 255 | 160 | 120 | Fanuc | SDD-255-200-5.3 | SDD-235-200-5.3.pdf
SDD-180-250-1.35A.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Fanuc | SDD-180-250-1.35A | SDD-180-250-1.35A.pdf
SDD-180-250-1.35B.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Siemens | SDD-180-250-1.35B | SDD-180-250-1.35B.pdf
SDD-180-250-1.35C.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Mitsubishi | SDD-180-250-1.35C | SDD-180-250-1.35C.pdf
SDD-125-400-0.42.png | 400 | 112,8 | 0,42 | 125 | 110 | 30 | Fanuc, Mitsubishi, Siemens | SDD-125-400-0.42 | SDD-125-400-0.42.pdf

Spécifications techniques
  • Famille de produits : Single Axis Direct Drive Series (SDD)
  • Type d'entraînement : moteur à couple (entraînement direct), sans jeu
  • Conception : tables rotatives horizontales et verticales avec structure de serrage innovante
  • Attributs principaux : grande précision de positionnement, haute stabilité, réponse rapide, fonctionnement économe en énergie, longue durée de vie
  • Données représentatives : voir le tableau ci-dessus (Vitesse max., Couple max., Puissance S1, Diamètre, Hauteur de centre, Charge max., Système intégré)
  • Automates intégrés typiques : Siemens, Fanuc, Mitsubishi (selon modèle)
  • Exemple de charge maximale : jusqu'à 1000 kg (SDD-465-75-2.2)
