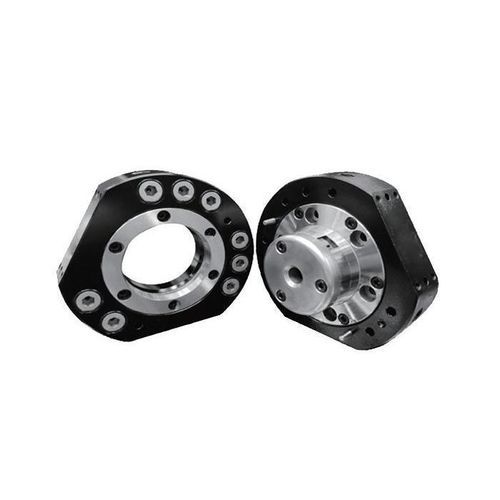

Changeur d'outil pour robots QCM-4500-50S

pneumatiqueà actionneur pneumatique

Présentation Augmentez la polyvalence, l'efficacité et la productivité des systèmes robotisés avec la série de modules de changement rapide QCM. La gamme QCM permet un échange rapide et fiable d'outils, de préhenseurs ou d'équipements de bout d'outil afin de réduire les temps de cycle et d'assurer un repositionnement répétable dans les applications d'automatisation.

Caractéristiques clés

• Force de serrage élevée pour des changements d'outil rapides et fiables
• Repositionnement précis grâce aux fonctions d'auto-centrage
• Conception compacte et légère adaptée à la fixation sur robot
• Mécanisme d'auto-verrouillage sécurisé en cas de perte de pression pneumatique

Modules disponibles

• QCM-4500-50S — Verrouillage coulissant ; Force de serrage : 4500 N ; Poids maximal serré : 50 kg ; Principales caractéristiques : trou conique auto-centrant ; auto-verrouillage sécurisé
• QCM-4500-50B — Verrouillage à billes ; Force de serrage : 4500 N ; Poids maximal serré : 50 kg ; Principales caractéristiques : structure à billes auto-centrante ; auto-verrouillage sécurisé
• QCM-7400-75B — Verrouillage à billes ; Force de serrage : 7400 N ; Poids maximal serré : 75 kg ; Principales caractéristiques : structure à billes auto-centrante ; auto-verrouillage sécurisé
• QCM-1100-16B — Verrouillage à billes ; Force de serrage : 1100 N ; Poids maximal serré : 16 kg ; Principales caractéristiques : structure à billes auto-centrante ; auto-verrouillage sécurisé

Spécifications techniques

• Nom de la série : QCM (Quick Change Module)
• Types de module : Verrouillage coulissant (slider) et verrouillage à billes (ball)
• Modèles et force nominale de serrage / poids maximal : QCM-4500-50S — 4500 N / 50 kg
• Modèles et force nominale de serrage / poids maximal : QCM-4500-50B — 4500 N / 50 kg
• Modèles et force nominale de serrage / poids maximal : QCM-7400-75B — 7400 N / 75 kg
• Modèles et force nominale de serrage / poids maximal : QCM-1100-16B — 1100 N / 16 kg
• Principales caractéristiques mécaniques : verrouillage par coulisse ou par billes ; trou conique auto-centrant ou structure à billes auto-centrante pour un repositionnement précis
• Conception : compacte, légère pour intégration robotique
• Sécurité : mécanisme d'auto-verrouillage en cas de perte de pression pneumatique
