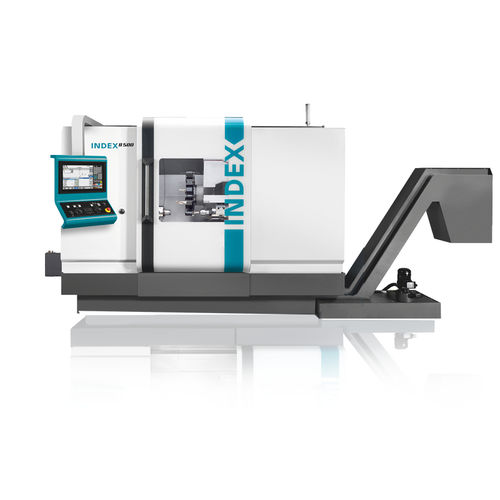

Machine de tournage universelle B500
CNC2 axes3 axes

machine de tournage universelle
machine de tournage universelle
machine de tournage universelle
machine de tournage universelle
machine de tournage universelle
machine de tournage universelle
machine de tournage universelle
machine de tournage universelle
machine de tournage universelle
machine de tournage universelle
machine de tournage universelle
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Nombre d'axes
2 axes, 3 axes
Nombre d'outils
12 outils
Autres caractéristiques
universelle, puissante, de précision, avec tourelle, à broche, avec axe Y, rigide
Diamètre

400 mm
(15,75 in)

Vitesse de rotation

3 150 rpm
(19 792,034 rad.min-1)

Longueur de la pièce

750 mm, 1 200 mm
(30 in, 47 in)

Passage de barre

102 mm
(4 in)

Course X

360 mm
(14 in)

Course Z

750 mm
(30 in)

Avance rapide sur Z

8 500 mm/min
(6 in/s)

Puissance nominale

20,5 kW, 30 kW
(27,9 hp, 40,8 hp)

Couple maximal

622 Nm, 910 Nm
(459 ft.lb, 671 ft.lb)

Longueur hors tout

3 252 mm
(128 in)

Largeur hors tout

1 900 mm
(75 in)

Hauteur totale

2 290 mm
(90 in)

Poids

9 850 kg
(21 716 lb)

Description

Concept de compartiment d’usinage clairement structuré et ergonomique Bâti rigide en fonte minérale dans une structure monobloc à 45° pour une précision extrême Broche d’usinage avec entraînement à courroie pour des couples élevés Passage de barres ø 102 mm, mandrin jusqu’à ø 400 mm Axe Y linéaire orthogonal pour une précision élevée Poupée NC avec axe à commande électronique Déjà compris : Le système de commande iXpanel - i4.0 ready avec écran tactile 18,5" - Base : Siemens S840D sl Conception structurée de la machine INDEX B500 est un développement conséquent des solutions de production éprouvées. Équipé individuellement, ce nouveau tour automatique universel flexible trouve sa place dans la construction d’outils et de prototypes, mais également dans la production. Grâce à des décennies de savoir-faire, le concept est remarquable par de nombreux détails, comme par exemple un logement dans l’habillage en tôle, au-dessus de la broche principale, garantissant l’utilisation sans collision des outils les plus longs, etc. Le concept de commande ergonomique L’espace d’usinage généreusement dimensionné assure un accès optimal lors de l’équipement de l’INDEX B500. La broche principale et la tourelle d'outils sont facilement accessibles et permettent ainsi un équipement et un changement d’équipement rapide et flexible. Le concept bien pensé du compartiment d’usinage, avec recouvrements inclinés et lisses, garantit une évacuation optimale des copeaux et empêche les amas de copeaux. Équipement rapide Excellent accès ai compartiment d'usinage Bonne évacuation des copeaux
