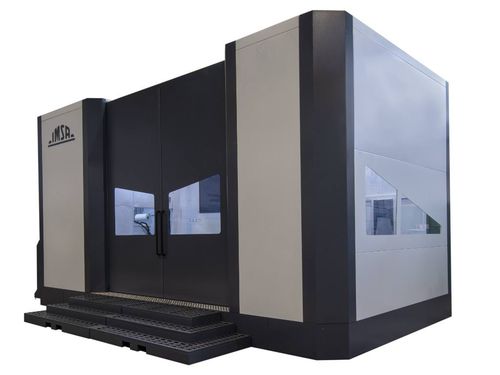

Perceuse-fraiseuse CNC MF1600 S2

pour trous profondspour moule5 axes

La machine de forage profond et fraisage MF1600S2 est dédiée aux exigences des constructeurs de moules jusqu’à 30 tonnes. MF1600S2 a une robuste structure électro-soudée à dessin « en T », avec colonne mobile et table à translation. Une pièce ayant diagonale maxi. de 3.600mm peut tourner à l’intérieur de la structure de la machine. La table a un mouvement de translation (axe X) de 3.000mm et un mouvement de rotation continue piloté par CN. Grâce à la combinaison de l’unité d’usinage inclinable ( 30/-15°) avec la table rotative, la machine réalise les usinages à double inclinaison. Usinage des 4 faces: la MF1600S2 offre une longue course transversale aussi bien qu’une table de grande charge mais de dimension compacte, facilitant l’usinage des 4 faces du moule avec un seul posage et paramétrage. Deux broches séparées et optimisées, sur le même berceau, exécutent les fraisages et les forages profonds par foret ¾. Ce système à axes indépendants, signe distinctif des machines IMSA, permet les passages interopérations forage/fraisage et vice versa en seulement 8 secondes et ne nécessite aucune intervention de l’opérateur. UNITÉ DE FRAISAGE : La MF1600S2 est équipée d’une tête de fraisage ISO50 qui dispose d’une électrobroche 35 kW, 6.000rpm, 334 Nm (S1), refroidie par liquide. Changeur d’outils ISO50 de différentes capacités en option. FORAGE PROFOND: Profondeur de forage en une seule opération : 1.600 mm. Méthode de perçage: par foret 3/4. Diamètre de forage: 5-32(40)mm. Broche 15 kW (S1), 4.200 t/min. Fonctions spécifiques IMSA, pour le contrôle du processus de forage profond.
