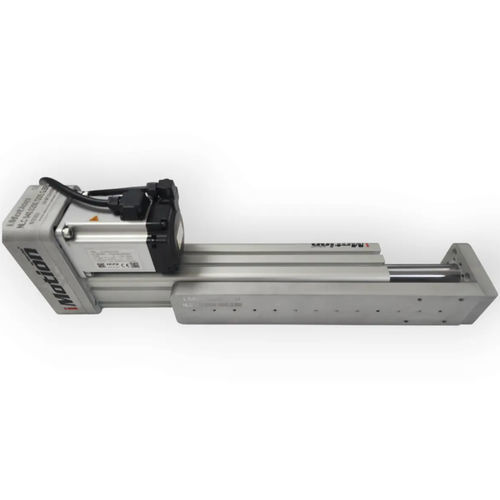

Chariot-palan électrique NLC 40

linéaire

Aperçu
NLC 40 combine un cylindre électrique et un mécanisme de guide linéaire dans un même corps. Sa table mobile permet le montage direct de la charge tout en offrant un mouvement linéaire contrôlé, une guidage stable et une configuration machine compacte.

Slogan clé
Mouvement précis. Guidage équilibré de la charge.

Caractéristiques principales

• Guide linéaire intégré réduisant le besoin d'une guide externe.
• Table mobile de montage permettant un montage direct et sécurisé de la charge.
• Actionnement par vis à billes (12×5) pour un mouvement linéaire contrôlé et répétable.
• Corps compact (taille 40) adapté aux machines compactes.
• Protection anti-rotation limitant la rotation indésirable de la pièce mobile autour de l'axe.
• Compatible avec servomoteur pour intégration d'entraînement.

Conception du produit et avantages
La table mobile et la guide linéaire forment un agencement mécanique intégré qui protège l'entraînement des forces latérales et simplifie la configuration de la machine en supprimant la nécessité de concevoir et d'aligner une guide externe séparée.

La différence NLC 40 — Cylindre et guide en une seule unité
NLC 40 guide la charge sur toute la course, permettant de simplifier des ensembles qui nécessiteraient autrement cylindre, guide et composants de montage séparés en un module machine compact. Par rapport à un cylindre électrique standard, NLC 40 offre :

• Moins d'opérations de montage et d'alignement
• Transfert de charge plus contrôlé
• Disposition machine plus compacte

Considérations de conception
Le choix correct nécessite l'évaluation du profil de mouvement complet. La capacité de la guide dépend de la course, de l'orientation de montage (horizontale ou verticale), de la charge dynamique et du temps de cycle, ainsi que de la distance entre le centre de la charge et l'axe de guidage.

Applications

• Systèmes pick-and-place
• Automatisation d'assemblage
• Transfert de pièces
• Postes d'essai et d'inspection
• Systèmes de dosage
• Modules de levage vertical
• Machines d'emballage
• Machines OEM compactes

Table technique (Données générales NLC 40)
Model : NLC 40
Taille du corps : 40
Système d'entraînement : Vis à billes
Système de guidage : Guide linéaire intégrée
Montage de la charge : Table mobile
Type de moteur : Compatible servomoteur
Orientation de montage : Horizontale ou verticale, selon l'application
Taille de la vis : 12×5
Coursse maximale standard : 300 mm
Répétabilité : 0.03 mm

Questions fréquentes

• Qu'est-ce qu'un cylindre électrique guidé ? Un actionneur qui combine un entraînement linéaire électrique avec un mécanisme de guide linéaire intégré dans un même corps pour guider la charge.
• En quoi NLC 40 diffère-t-il d'un cylindre électrique standard ? NLC 40 intègre la table mobile de montage et la guide linéaire pour guider les charges et empêcher la rotation, réduisant le besoin d'une guide externe séparée.
• Comment est déterminée la capacité de la guide linéaire ? La sélection doit tenir compte simultanément de la course, de l'orientation de montage, de l'accélération, du cycle et de la distance du centre de charge à l'axe de guidage.
