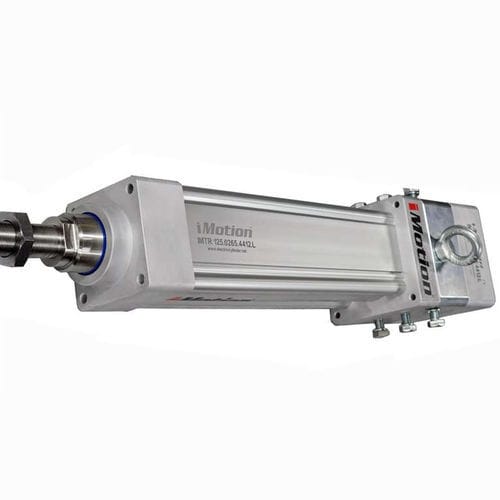

Actionneur électrique IMTXH-TR

linéaireà vis à billesà vis à rouleaux

Présentation
Plate-forme de mouvement modulable conçue pour des applications industrielles exigeantes nécessitant une grande capacité de force et une fiabilité à long terme. Configurable avec une vis à billes rectifiée (IMTXHT) ou une vis à rouleaux (IMTR) et dimensionnée selon les besoins machine réels. Indicateurs clés : force nominale jusqu'à 200 kN, vitesse maximale 600 mm/s. Conception indépendante du moteur pour une intégration flexible des servomoteurs.

Caractéristiques clés

• Capacité de force élevée — valeurs nominales standard jusqu'à 200 kN selon la taille et le type de vis
• Deux technologies de vis — vis à billes rectifiée (IMTXHT) et vis à rouleaux (IMTR)
• Capacité de service intensif — option vis à rouleaux pour charges extrêmes et cycles intensifs
• Structure robuste — corps mécanique renforcé pour une longue durée de vie
• Grande rigidité — mouvement stable pour pressage, formage et processus contrôlés en force
• Sélection optimisée — compromis performance, durée de vie et coût
• Intégration indépendante du moteur — compatible avec plusieurs marques de servomoteurs

Spécifications techniques (tableau extrait)
Série | Taille | Vis | Charge dynamique Ca | Charge statique Coa | Vitesse maximale | Force nominale d'exploitation | Type de vis
IMTXHT | 125-XHT | 40×12 | 149,000 N | 335,000 N | 600 mm/s | 80 kN | Vis à billes rectifiée
IMTXHT | 125-XHT | 50×12 | 222,000 N | 595,000 N | 600 mm/s | 150 kN | Vis à billes rectifiée
IMTXHT | 125-XHT | 50×16 | 382,000 N | 863,000 N | 600 mm/s | 200 kN | Vis à billes rectifiée
IMTR | 125-R | 44×12 | 168,000 N | 334,000 N | 600 mm/s | 150 kN | Vis à rouleaux

Remarque : les données IMTXH sont exclues de ce tableau. Les valeurs de force indiquées correspondent aux valeurs nominales de catalogue. Le dimensionnement final doit prendre en compte la force, la vitesse, la course, le temps de cycle, l'orientation de montage et la durée de service ensemble.

Applications et marchés

• Opérations de pressage et de formage
• Systèmes de servopresse
• Assemblage et processus contrôlés en force
• Formage des métaux, pliage, poinçonnage et emboutissage
• Rivets, clinchage et assemblages haute-force
• Machines d'essai et postes de fin de ligne
• Substitution des presses hydrauliques et opérations pick-and-place lourdes

Secteurs cibles

• Construction automobile
• Transformation des métaux et tôlerie
• Constructeurs de machines et OEM
• Fabrication d'électroménager
• Production de batteries et mobilité électrique
• Fabrication de composants aéronautiques
• Applications de la défense
• Fabricants de machines industrielles
• Systèmes d'automatisation lourds

Caractéristiques / spécifications techniques

• Nom de série : IMTXH-TR
• Technologies d'entraînement / vis : Vis à billes rectifiée (IMTXHT) et Vis à rouleaux (IMTR)
• Force nominale maximale : jusqu'à 200 kN (valeurs nominales catalogue selon configuration)
• Vitesse maximale : 600 mm/s (maximum plateforme)
• Tailles et pas de vis disponibles (exemples) : 40×12, 50×12, 50×16 pour IMTXHT ; 44×12 pour IMTR
• Charges dynamique et statique (exemples) : Ca et Coa exprimés en N (voir tableau)
• Corps mécanique renforcé pour haute rigidité et longue durée
• Conception indépendante du servomoteur pour intégration flexible
• Conçue pour remplacer des systèmes hydrauliques en applications lourdes
