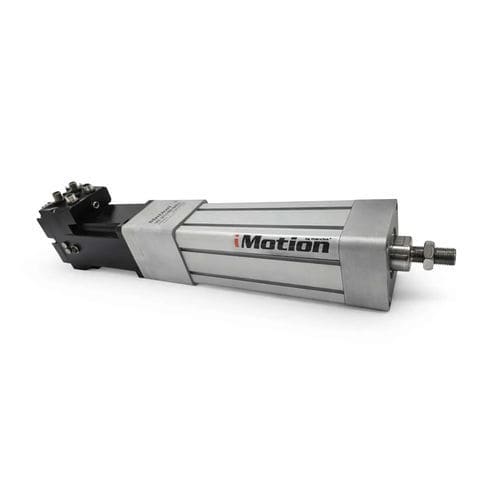

Actionneur électrique PMX series

linéaireà vis à billesà piston

Présentation
La série PMX regroupe des cylindres électriques conçus pour des applications d'automatisation nécessitant un fonctionnement propre et une résistance accrue à la corrosion. Ils combinent des matériaux résistants à la corrosion et un contrôle de mouvement électrique précis pour assurer un entraînement linéaire fiable en environnements soumis à lavage, humidité ou contraintes de contamination.

Points clés

• Racleur PTFE + joint Viton : protection et étanchéité en deux étapes
• Tige et vis de tête en acier inoxydable pour résistance à la corrosion
• Compatible ISO 15552 pour faciliter le remplacement des vérins pneumatiques
• Tailles disponibles : 40 et 63 (forces nominales : 900 N et 2 000 N)
• Vitesses maximales jusqu'à 500 mm/s selon le pas de vis

Étanchéité et résistance à la corrosion
Le concept de protection PMX se concentre sur le matériau de la tige et la zone d'étanchéité frontale pour fournir une protection adaptée aux environnements de production soumis à lavage, humides et propres.

Racleur PTFE (Teflon) et joint Viton
Le racleur PTFE élimine l'eau, les saletés et les résidus de processus de la tige. Le joint Viton, positionné derrière le racleur, constitue un second niveau d'étanchéité afin de protéger les composants internes du cylindre.

• Conception à deux niveaux d'essuyage et d'étanchéité
• Destiné aux environnements de lavage et humides
• Protection adaptée aux applications de production propre

Tige et vis de tête en acier inoxydable
La tige et les vis de tête en acier inoxydable assurent une structure mécanique résistante à la corrosion pour les applications exposées à l'humidité et aux milieux agressifs.

• Tige en acier inoxydable
• Vis de tête en acier inoxydable
• Adapté aux environnements d'automatisation sujets à la corrosion

Mouvement de précision et compatibilité industrielle
La série PMX intègre la technologie de vis à billes iMotion et des possibilités de montage moteur flexibles pour garantir une grande précision de positionnement, une répétabilité et un fonctionnement économe en énergie adapté aux systèmes multi-axes industriels.

• Technologie de vis à billes à haute efficacité
• Haute précision de positionnement et répétabilité
• Adapté aux systèmes multi-axes synchronisés
• Tige anti-rotation
• Fonctionnement économe et maintenance réduite

Compatibilité et options de montage
La compatibilité ISO 15552 simplifie le remplacement des vérins pneumatiques et prend en charge différentes configurations de montage et de motorisation.

• Compatible avec les accessoires de montage des vérins pneumatiques
• Options de tige prolongée
• Filetage de tige personnalisé disponible
• Montage moteur en ligne ou en parallèle

Tableau technique (Données PMX — unité de vitesse : mm/s)
Taille du corps | Dimension de la vis | Charge dynamique Ca | Charge statique Co | Vitesse maximale | Force nominale
40 | 12×5 | 5 000 N | 8 600 N | 250 mm/s | 900 N
40 | 12×10 | 4 400 N | 7 700 N | 500 mm/s | 900 N
63 | 16×5 | 8 100 N | 12 400 N | 250 mm/s | 2 000 N
63 | 16×10 | 10 700 N | 17 000 N | 500 mm/s | 2 000 N

Marchés et applications

• Secteurs : agroalimentaire, machines d'emballage, pharmaceutique & cosmétique, fabrication de dispositifs médicaux, production électronique, équipements de process chimique, chaîne du froid et stockage, automatisation industrielle légère
• Applications : systèmes d'automatisation soumis à lavage, machines de transformation et d'emballage alimentaire, lignes de remplissage et embouteillage, production pharmaceutique et cosmétique, environnements de production propres, automatisation sujette à corrosion, applications extérieures et humides, cellules frigorifiques, environnements exposés à des produits chimiques, remplacement de vérins pneumatiques dans des processus propres

Caractéristiques techniques / spécifications

• Série : PMX Series cylindres électriques
• Étanchéité : racleur PTFE (Teflon) + joint Viton (double étage)
• Tige et vis de tête : acier inoxydable
• Tailles disponibles : 40 et 63
• Options de vis et charges : 12×5, 12×10, 16×5, 16×10 avec charges dynamiques et statiques correspondantes
• Vitesse maximale : jusqu'à 500 mm/s selon le pas de vis
• Forces nominales : 900 N (tailles 40) et 2 000 N (tailles 63)
• Compatibilité : montage conforme ISO 15552
• Mouvement : vis à billes haute efficacité, tige anti-rotation, haute précision et répétabilité
• Montage moteur : en ligne ou en parallèle ; dimensionnement via outils de calcul moteur
• Conception ciblée : environnements de production propres, sujets au lavage, humides et sensibles à la corrosion
