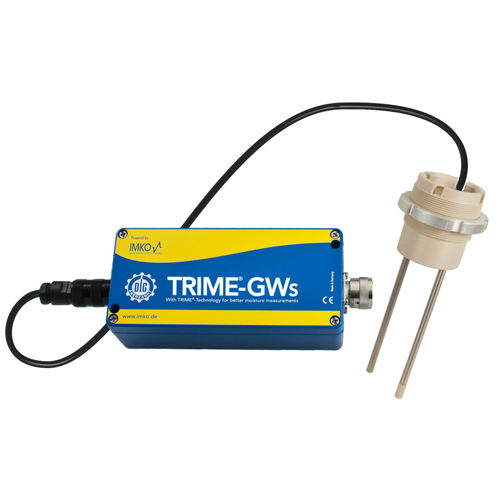

Humidimètre pour produits en vrac TRIME GWs

pour matériaux solidespour céréaleshaute fréquence

Présentation
Transducteur de mesure pour la surveillance d'humidité dans les flux de matériaux continus et les emplacements difficilement accessibles, comme les séchoirs tour. Mesure volumétrique de l'humidité dans des solides en vrac hétérogènes grâce à la technologie TRIME. Destiné aux installations de céréales et d'aliments pour animaux.

Applications

• Céréales et aliments pour animaux
• Mesure en continu des flux de matière
• Séchoirs en tour et en ligne

Données techniques

• Plage de température : 0°C ... +70°C (électronique) ; tête de mesure : 0°C ... +120°C (brèvement jusqu'à 150°C)
• Alimentation : +12V à +24V DC, env. 3 W
• Sorties : 2 × analogique 0(4)...20 mA — Sortie 1 : humidité (%) ; Sortie 2 : température (ou conductivité / écart type)
• Interfaces : RS485 ou bus IMP
• Dimensions capteur : 175 × 80 × 58 mm (L×l×H) ; sonde Ø70 × 235 mm
• Poids : 1,3 kg
• Indice de protection : IP65
• Particularité : la tête de mesure peut être brièvement sollicitée jusqu'à 150°C

Variantes

• Sonde ronde GRr, avec capuchon en acier inoxydable sur le capteur de température
• Variante constructive : Keilsonde WS2

Installation

• À l'entrée du séchoir
• Directement dans le séchoir avant et pendant le séchage
• À la sortie du séchoir (trémie de décharge ou convoyeur)
• Pour le transport des céréales, par ex. dans des trémies

Accessoires (sélection)

• SONO-View : écran autonome et unité de configuration pour la surveillance du procédé ; jusqu'à 4 sondes SONO connectables via interface série
• SM-USB : convertisseur USB vers RS485/IMP pour connexion PC ; utilisé pour la création d'étalonnages, mesures de test et enregistrement des données
• Câbles : câble capteur SONO (4 m, 10 m, 25 m), 6 paires torsadées, blindé, connecteur MIL 10 broches ; variantes avec presse-étoupe fixe IP67
• Bouchon aveugle : Plastic Hibro, M70x2
• Écrou de blocage : aluminium, M70
• Bride : bride de montage GR en aluminium 120 × 120 mm

Caractéristiques techniques

• Principe de mesure : TRIME — pénétration volumétrique d'environ 2 dm³
• Plage de mesure : jusqu'à 70 % d'humidité ; résolution en domaine sec jusqu'à 0,05 %
• Matériau de la sonde : PEEK, stable en température
• Convient aux solides en vrac hétérogènes ; mesure indépendante du type de grain, de la température du produit et de la conductivité ionique
• Conçu pour une exploitation continue et une intégration aux automates (PLC)
