Système de feedback pour vannes manuelles MT

Aperçu

• Capteur pour vanne multi-tours destiné aux applications industrielles, offrant un montage rapide et non intrusif et une surveillance distante continue de la position de la vanne manuelle.
• Le système de fixation réglable s'adapte aux vannes multi-tours et aux vannes à tige montante, permettant une installation en moins de deux minutes sans arrêt de procédé.
• Connectivité LoRaWAN sécurisée pour des mises à jour de statut quasi temps réel, même en environnements dangereux ou difficiles d'accès.
• Conçu pour l'environnement industriel : protection IP65, certification ATEX/IECEx Zone 1 et cFMus Class I Division 1, autonomie de batterie jusqu'à 5 ans.

Description du produit

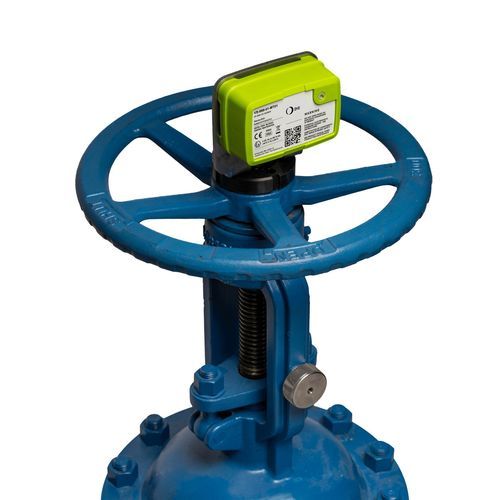

• Le capteur de vanne Multi-turn (MT) NEON (VS MT) est un émetteur LoRaWAN avec encodeur magnétique intégré, qui fournit un retour de position précis et une détection fiable ouvert/fermé pour les vannes manuelles multi-tours.
• Installation non intrusive via le kit de montage réglable fourni (kit spécialisé pour vannes MT à tige montante), sans nécessité d'interruption de process.
• Certifié pour atmosphères dangereuses : ATEX / IECEx Zone 1 (Ex II 2G Ex ia IIB T4 Gb) et cFMus Class I Division 1 (Groups C + D) ; plage de fonctionnement -40°C à +80°C.
• Fonctionne sur réseaux LoRaWAN privés (EU868 ; US915 ; AS923 sur demande) et s'intègre aux systèmes DCS/SCADA pour des rapports quasi temps réel.
• Alimentation par batterie (capacité nominale 3,6 Ah) avec autonomie prévue jusqu'à 5 ans selon usage et environnement.
• Détermine l'état de la vanne comme entièrement fermée ou entièrement ouverte via détection angulaire : changement d'état déclenché après 2 mm de mouvement vertical ; décalage d'erreur typique 1 mm.

Principales caractéristiques

• Émetteur LoRaWAN avec capteur magnétique intégré
• Température de service : -40°C à +80°C
• Certifié IECEx / ATEX Zone 1 (Ex II 2G Ex ia IIB T4 Gb)
• Autonomie batterie jusqu'à 5 ans (selon environnement)
• Kit de montage fourni pour vannes multi-tours / tige montante
• Compatible avec la plupart des types de vannes manuelles
• Détection de l'état de la vanne : entièrement fermé / entièrement ouvert
• Fonctionne sur réseaux LoRaWAN privés I‑IoT
• Mise en service rapide et installation non intrusive

Spécifications
Protocole : LoRaWAN (LoRaWAN privé)
Régions LoRaWAN : EU868 / US915 / AS923 (sur demande)
Bandes de fréquence : 868 MHz ; 915 MHz ; 923 MHz
Capacité nominale batterie (Ah) : 3,6
Autonomie batterie : Jusqu'à 5 ans
Fixation : Kit de montage spécialisé pour vannes MT à tige montante (fourni)
Plage de température de fonctionnement (émetteur) : -40°C à +80°C (-40°F à 176°F)
Protection contre l'eau et la poussière : IP65
Détection angulaire : Changement d'état après 2 mm de mouvement vertical
Décalage d'erreur : 1 mm
Fréquence des messages : À changement d'état / toutes les 24 heures
Contenu des messages : Changement d'état (ouvert/fermé) et état de la batterie
Certifications : ATEX / IECEx Ex II 2G Ex ia IIB T4 Gb ; certificats 18ATEX0106 / DEK 18.0063 ; cFMus Class I Division 1 (Groups C + D) T4 ; certificats cFMus FM20US0015X / FM20CA0007X


Caractéristiques / spécifications techniques

• Protocole : LoRaWAN (LoRaWAN privé)
• Régions supportées : EU868 / US915 / AS923 (sur demande)
• Bandes de fréquence : 868 MHz, 915 MHz, 923 MHz
• Capacité nominale de la batterie : 3,6 Ah
• Autonomie de la batterie : Jusqu'à 5 ans (dépend de l'environnement)
• Fixation : Kit de montage spécialisé pour vannes MT à tige montante (fourni)
• Température de fonctionnement (émetteur) : -40°C à +80°C
• Indice de protection : IP65
• Détection angulaire : Changement d'état après 2 mm de mouvement vertical
• Décalage d'erreur : 1 mm
• Fréquence des messages : À changement d'état / toutes les 24 heures
• Contenu des messages : Changement d'état (ouvert/fermé) et état de la batterie
• Certifications : ATEX / IECEx Ex II 2G Ex ia IIB T4 Gb ; certificats 18ATEX0106 / DEK 18.0063 ; cFMus Class I Division 1 (Groups C + D) T4 ; certificats cFMus FM20US0015X / FM20CA0007X
