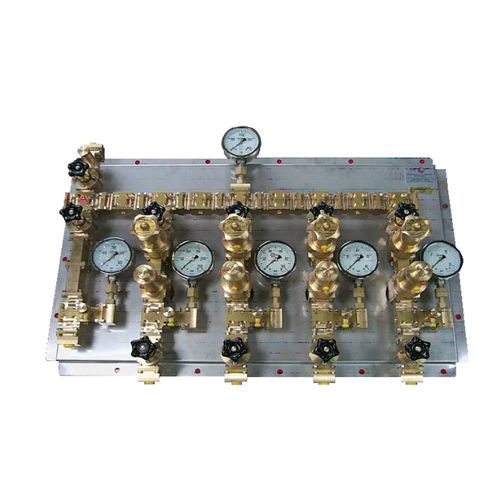

Îlot de distribution à soupape

pneumatique

Le système IMF Integrabloc se définit par l'assemblage d'éléments modulaires. Laiton pour la fabrication de panneaux et de lignes de régulation et de distribution de gaz. Les éléments modulaires présentent la gamme des principaux composants comme suit : Filtres, réducteurs, réducteurs de pression, soupapes de sécurité, clapets anti-retour, vannes d'arrêt, vannes pneumatiques, électrovannes .. pneumatiques, électrovannes .. Il y a ensuite des blocs d'entrée et de sortie, des blocs de connexion pour les fils et des blocs de remplissage qui peuvent recevoir des bouchons de jauge, des vannes de vidange, etc des bouchons de jauge, des vannes de vidange ... L'ensemble des composants est conçu sur la base d'un raccordement à bride carrée scellé par quatre boulons En acier inoxydable. L'étanchéité entre les deux composants est assurée par un cylindre comportant deux joints toriques appelés Diabolo. Dans la conception de base, le diamètre de passage interne est de 12 mm. La pression maximale de fonctionnement est de 250 bars. Sur demande, IMF propose une version 300 bar Alubronze Grâce à sa conception modulaire, le système Integrabloc de IMF permet d'intégrer facilement des fonctions multiples et complexes sur les panneaux, tout en réduisant considérablement les coûts fonctions multiples et complexes sur les panneaux tout en réduisant considérablement l'encombrement, le poids, le temps et les coûts de mise en œuvre et les coûts de mise en oeuvre. L'utilisation du système IMF Integrabloc est également simplifiée, la maintenance de chaque composant étant assurée Sans dépose de ceux-ci Toute modification nécessaire à l'évolution des fonctions d'un panneau existant se résument à l'ajout ou à la suppression de composants.
