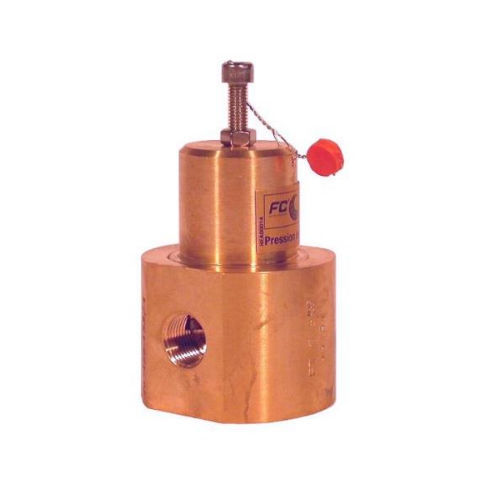

Soupape de sécurité à gaz S110

à airde régulation de débiten laiton

Il existe deux types de soupapes de sécurité FMI : - Sens d'écoulement conventionnel (entrée sous la soupape et échappement latéral) - Sens d'écoulement inversé (entrée et échappement latéraux sous la soupape) Cette configuration particulière permet d'usiner un orifice de sortie du côté opposé à l'orifice d'entrée et rend possible le montage en ligne. Ce montage est utilisé entre le premier et le deuxième étage d'un système de réduction Les paramètres de fonctionnement sont les suivants : - Pression de réglage = Pression d'ouverture - Pression d'ouverture totale = Pression de réglage - 10 % Pour respecter les termes de la directive européenne 97/23/CE, la pression de consigne doit être définie comme suit : - Pression de réglage = Pression de service maximale du système Les soupapes de sécurité IMF marquées CE, conformément à la directive européenne 2014/68/UE, doivent être réparées, contrôlées et certifiées par IMF. Ainsi, aucune pièce de rechange n'est fournie par IMF pour les soupapes de sécurité avec marquage CE. Il n'y a pas d'obligation concernant la directive européenne 2014/68/UE pour la maintenance des soupapes de sécurité sans marquage CE. Une soupape de sécurité sans marquage CE ne doit pas être montée dans un système avec marquage CE.
