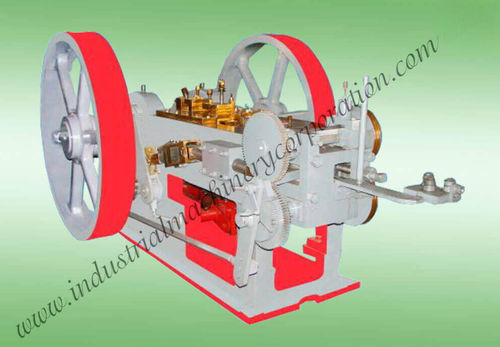

Machine de frappe à froid IMC-CHM series
Ajouter à mes favoris
Ajouter au comparateur
Description
Description du produit
La machine d'emboutissage à froid automatique IMC-CHM est conçue pour la production en grande série de fixations. Elle effectue l'emboutissage à froid avec une glissière mobile équipée de deux poinçons pour la mise en forme initiale et la finition. L'alimentation en fil/barre est assurée par des rouleaux de redressage verticaux pour garantir un approvisionnement droit, essentiel pour les pièces longues.
Avantages
La machine intègre plusieurs dispositifs de sécurité sur les organes de coupe et d'expulsion afin de réduire les arrêts et les risques. Les poinçons et matrices sont réglables et peuvent être ajustés manuellement pour des changements de pièces rapides. Les composants critiques — rouleaux, axes de rouleau et cames — sont en acier de qualité, traités thermiquement et rectifiés pour une meilleure durabilité et précision en production continue.
Produit
Spécifications (tableau)
Modèle - Capacité (Longueur x Ø) - Production (par minute) - Puissance requise (H.P x RPM)
IMC-CHM-2 - 2" x 1/4" (50MM x 6MM) - 80-85 - 3 x 960
IMC-CHM-2.5 - 2.5" x 5/16" (65MM x 8MM) - 70-75 - 5 x 960
IMC-CHM-3 - 3" x 3/8" (75MM x 10MM) - 60-65 - 10 x 960
IMC-CHM-4 - 4" x 1/2" (100MM x 12MM) - 45-50 - 15 x 960
IMC-CHM-5 - 5" x 5/8" (125MM x 15MM) - 35-40 - 20 x 960
IMC-CHM-6 - 6" x 3/4" (150MM x 20MM) - 25-30 - 35 x 1440
Caractéristiques techniques / spécifications
La machine d'emboutissage à froid automatique IMC-CHM est conçue pour la production en grande série de fixations. Elle effectue l'emboutissage à froid avec une glissière mobile équipée de deux poinçons pour la mise en forme initiale et la finition. L'alimentation en fil/barre est assurée par des rouleaux de redressage verticaux pour garantir un approvisionnement droit, essentiel pour les pièces longues.
Avantages
La machine intègre plusieurs dispositifs de sécurité sur les organes de coupe et d'expulsion afin de réduire les arrêts et les risques. Les poinçons et matrices sont réglables et peuvent être ajustés manuellement pour des changements de pièces rapides. Les composants critiques — rouleaux, axes de rouleau et cames — sont en acier de qualité, traités thermiquement et rectifiés pour une meilleure durabilité et précision en production continue.
Produit
- Boulons
- Vis
- Rivets
- Pièces formées par emboutissage conique et autres éléments formés à froid
Spécifications (tableau)
Modèle - Capacité (Longueur x Ø) - Production (par minute) - Puissance requise (H.P x RPM)
IMC-CHM-2 - 2" x 1/4" (50MM x 6MM) - 80-85 - 3 x 960
IMC-CHM-2.5 - 2.5" x 5/16" (65MM x 8MM) - 70-75 - 5 x 960
IMC-CHM-3 - 3" x 3/8" (75MM x 10MM) - 60-65 - 10 x 960
IMC-CHM-4 - 4" x 1/2" (100MM x 12MM) - 45-50 - 15 x 960
IMC-CHM-5 - 5" x 5/8" (125MM x 15MM) - 35-40 - 20 x 960
IMC-CHM-6 - 6" x 3/4" (150MM x 20MM) - 25-30 - 35 x 1440
Caractéristiques techniques / spécifications
- Marque : Industrial Machinery Corporation (IMC)
- Série de modèles : IMC-CHM (IMC-CHM-2, IMC-CHM-2.5, IMC-CHM-3, IMC-CHM-4, IMC-CHM-5, IMC-CHM-6)
- Plages de capacité : jusqu'à 150 mm x 20 mm (selon modèle)
- Vitesse de production : 25–30 à 80–85 pièces par minute selon le modèle
- Puissance requise : 3 x 960 à 35 x 1440 (H.P x RPM) selon le modèle
- Principales caractéristiques : glissière mobile avec deux poinçons, poinçons et matrices réglables, rouleaux de redressage verticaux, dispositifs de sécurité pour coupe et expulsion
- Construction : rouleaux, axes de rouleau et cames en acier traité thermiquement et rectifié
