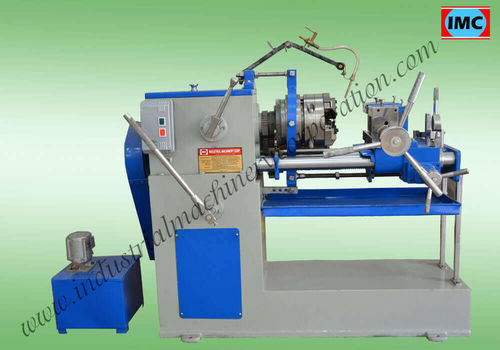

Machine à fileter les tubes en PVC

pour tubes en matière plastique

Présentation
La fileteuse pour tuyaux PVC IMC permet de réaliser des filetages externes sur tuyaux PVC à l'aide d'un griffeur tangentielle et d'une tête à matrice rotative. Elle accepte des filetages parallèles et coniques tels que BSPT, BSW, BSP, NPT, UNF, MÉTRIQUE, UNC, ACME et BSF, compatibles avec les raccords courants.

Principaux éléments

• Socle
• Broche (head stock)
• Selle
• Étau de serrage de type colonne (lit ou pilier)
• Tête à matrice

Conception et fabrication
Les machines à fileter IMC sont conçues pour la préparation industrielle des tuyaux et fabriquées pour maintenir les tolérances de filetage requises pour les liaisons mécaniques et hydrauliques.

Broche
Boîte de tête engrenée, robuste, en fonte de qualité pour supporter les roulements de broche ; lubrification engrenée et trois roulements extra-résistants pour un fonctionnement prolongé.

Le lit
Lit de type pilier avec deux colonnes en acier de précision, finition et chromage dur pour résister à l'usure et garantir la stabilité d'alignement.

La selle
La selle coulisse sur les colonnes avec un alignement précis par rapport à la broche, assurant la concentricité lors du filetage.

L'avancée (apron)
L'avancée transmet le mouvement à la selle via un système crémaillère-pignon en acier ; les pignons sont en acier de qualité supérieure pour la durabilité.

Mors d'étau
Mors en acier allié, traité thermiquement, montés sur la selle dans un étau de type boîte robuste ; le déplacement est contrôlé par une vis pour un serrage et un positionnement précis.

Gamme des machines et têtes à matrice IMC
Capacités disponibles : 1/4" à 1" ; 3/8" à 1.1/2" ; 1/2" à 2.1/2". Les familles de modèles couvrent des diamètres de 10 mm à 250 mm.

Table technique
Model | 3/8" to 2" (10MM to 50MM) | 1/2" to 2.1/2" (12MM to 65MM) | 1" to 4" (25MM to 100MM) | 2.½" to 6" (65MM to 150MM) | 4" to 8" (100MM to 200MM) | 8" to 10" (200MM to 250MM)
Saddle Movement | 10"-12" | 16" | 10"-12" | 8" | 8" | 8"
Spindle Speed Range | 127-180 | 60-90-120 | 40-75-115 | 25-50 | 25-50 | 10-20-30
Number of Spindle Speed | 2 | 3 | 3 | 2 | 2 | 3
Threading Capacity | 3/8" to 2" | 1/2" to 2.1/2" | 1" to 4" | 2.1/2" to 6" | 4" to 8" | 8" to 10"
Production per Hour | 100-120 | 70-90 | 35-40 | 20-25 | 15-20 | 15-20
H.P. Required | 3 H.P. | 7.5 H.P. | 12.5 H.P. 960 | 15 H.P. 960 | 20 H.P. 960 | 30 H.P. 960
Lead Screw | Provided | Provided | Provided | Provided | Provided | Provided
Weight (KG) Approx. | 550 | 990 | 1600 | 1900 | 2500 | 5000

Vidéo
Une vidéo produit montrant le fonctionnement et la mise en service de la fileteuse pour tuyaux PVC est disponible.

Caractéristiques techniques

• Types de filetage pris en charge : BSPT, BSW, BSP, NPT, UNF, MÉTRIQUE, UNC, ACME, BSF
• Principaux éléments : Socle, Broche, Selle, Étau de serrage de type colonne, Tête à matrice
• Plages de modèles : 3/8"–2" (10–50 mm); 1/2"–2.1/2" (12–65 mm); 1"–4" (25–100 mm); 2.5"–6" (65–150 mm); 4"–8" (100–200 mm); 8"–10" (200–250 mm)
• Déplacement de la selle : jusqu'à 16" selon le modèle
• Plages de vitesses de broche (par modèle) : 127–180; 60–90–120; 40–75–115; 25–50; 25–50; 10–20–30
• Nombre de vitesses de broche : 2 ou 3 selon le modèle
• Rendement : 15–120 pièces/heure selon le modèle
• Puissance : de 3 H.P. à 30 H.P. (certains modèles indiquent 960 tr/min)
• Tige d'avance : fournie sur tous les modèles
• Poids approximatif : 550–5000 kg selon le modèle
