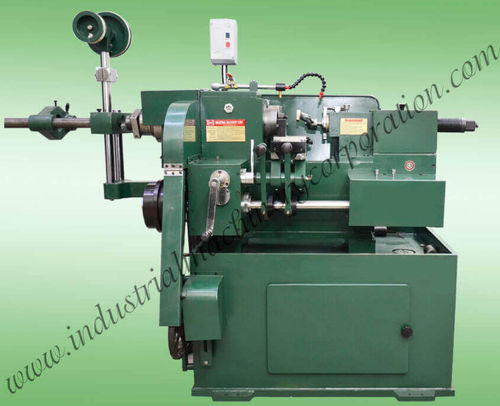

Perceuse-aleseuse contrôlée par PLC IMC-ARC series

pour acierhaute précisionà grande vitesse

Aperçu du produit
La Machine automatique de perçage et découpe de manchons pour armatures IMC-ARC perce et découpe les manchons selon la longueur requise pour une production rapide et répétable. Le cycle typique de perçage et découpe d'un manchon est d'environ 2–3 minutes. La machine est conçue pour être intégrée aux processus de fabrication de manchons à grande vitesse dans les lignes de production d'armatures.

Construction et caractéristiques
Construction industrielle avec agencement compact et accessible pour un usinage précis, un fonctionnement stable et une maintenance simplifiée. Conception modulaire permettant un changement rapide entre les modèles IMC-ARC et une installation en ligne facilitée.

Spécifications (tableau)
Réf. modèle : IMC-ARC-25 MM | IMC-ARC-32 MM | IMC-ARC-40 MM | IMC-ARC-50 MM | IMC-ARC-60 MM | IMC-ARC-70 MM
Capacité max. rond : 22 mm | 30 mm | 37 mm | 47 mm | 56 mm | 65 mm
Hexagonal : 22 mm | 25 mm | 32 mm | 47 mm | 56 mm | 65 mm
Carré : 18 mm | 24 mm | 27 mm | 36 mm | 42 mm | 45 mm
Longueur de tournage max. : 40 mm | 45 mm | 50 mm | 60 mm | 70 mm | 76 mm
Perçage max. : 40 mm | 50 mm | 55 mm | 60 mm | 65 mm | 70 mm
Moteur électrique : 2 HP 1440 RPM | 3 HP 1440 RPM | 3 HP 1440 RPM | 5 HP 960 RPM | 5 HP 960 RPM | 7 HP 960 RPM

Caractéristiques techniques

• Modèles : IMC-ARC-25 MM, IMC-ARC-32 MM, IMC-ARC-40 MM, IMC-ARC-50 MM, IMC-ARC-60 MM, IMC-ARC-70 MM
• Capacité max. (rond) par modèle : 22 mm / 30 mm / 37 mm / 47 mm / 56 mm / 65 mm
• Capacité max. (hexagonal) par modèle : 22 mm / 25 mm / 32 mm / 47 mm / 56 mm / 65 mm
• Capacité max. (carré) par modèle : 18 mm / 24 mm / 27 mm / 36 mm / 42 mm / 45 mm
• Longueur de tournage max. par modèle : 40 mm / 45 mm / 50 mm / 60 mm / 70 mm / 76 mm
• Diamètre de perçage max. par modèle : 40 mm / 50 mm / 55 mm / 60 mm / 65 mm / 70 mm
• Moteur électrique par modèle : 2 HP 1440 RPM / 3 HP 1440 RPM / 3 HP 1440 RPM / 5 HP 960 RPM / 5 HP 960 RPM / 7 HP 960 RPM
• Temps de cycle typique pour perçage et coupe : environ 2–3 minutes
• Application prévue : processus de fabrication de manchons à grande vitesse pour armatures
